Сетевой фильтр или удлинитель с кнопкой: как защитить компьютер без лишних трат

В прошлой статье мы разбирали, почему нельзя экономить на блоке питания компьютера. Но даже хороший блок питания не рассчитан на любые аварии электросети. Короткие импульсы перенапряжения, длительное повышение напряжения и пропадание электричества — разные проблемы, и защищаться от них нужно по-разному.

Между розеткой и компьютером мы обычно ставим «сетевой фильтр». Однако внешне похожие устройства могут сильно отличаться по возможностям: одно только распределяет питание, другое дополнительно подавляет помехи, третье ограничивает импульсные перенапряжения.

Разберемся, что искать в характеристиках и чего от такого устройства ждать не стоит.

Сетевой фильтр и удлинитель: в чем разница?

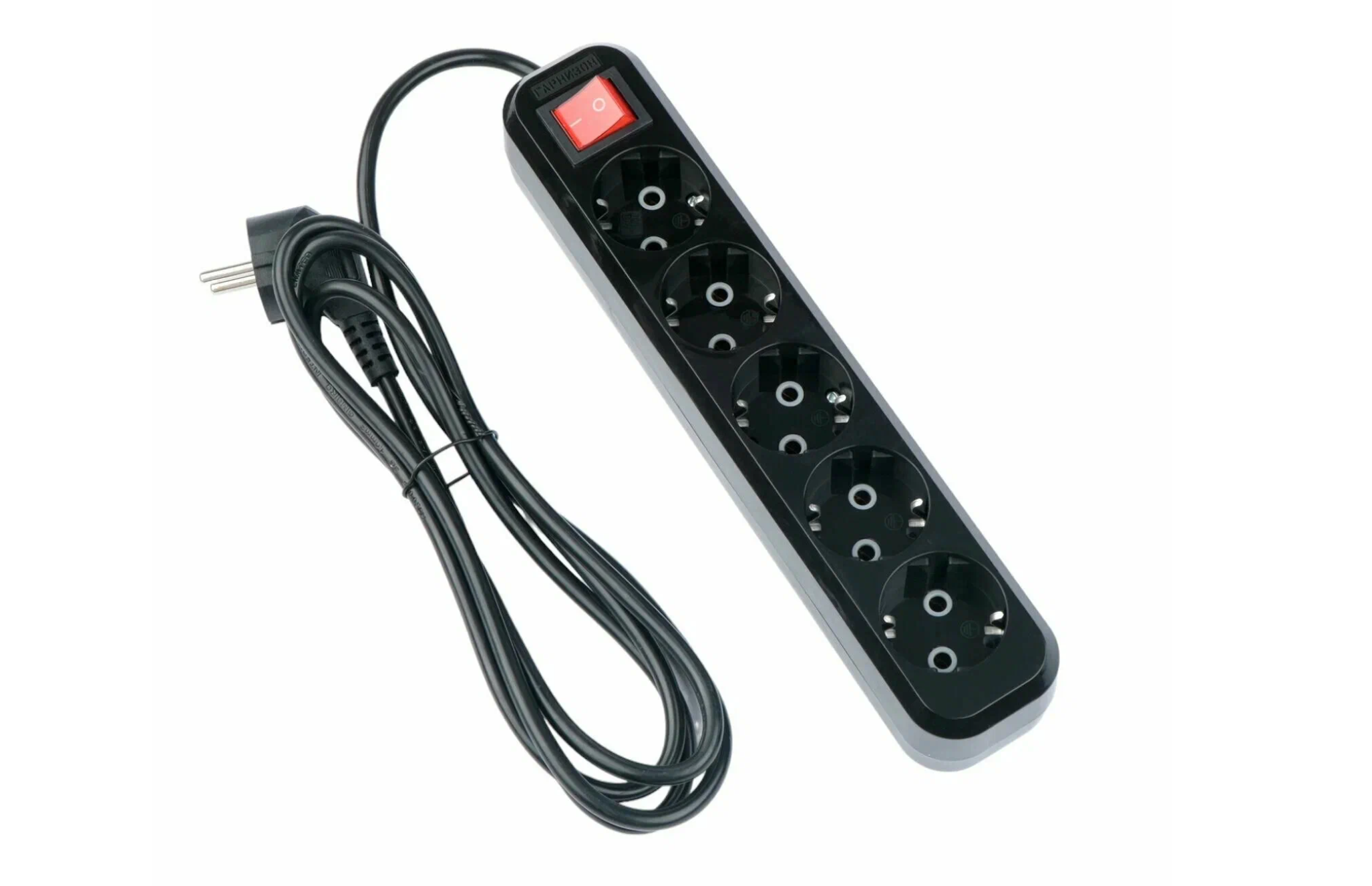

Обычный удлинитель доставляет электричество от стационарной розетки к приборам. У него могут быть выключатель, индикатор и даже защита от перегрузки, но сами по себе они не означают, что устройство защищает от перенапряжений.

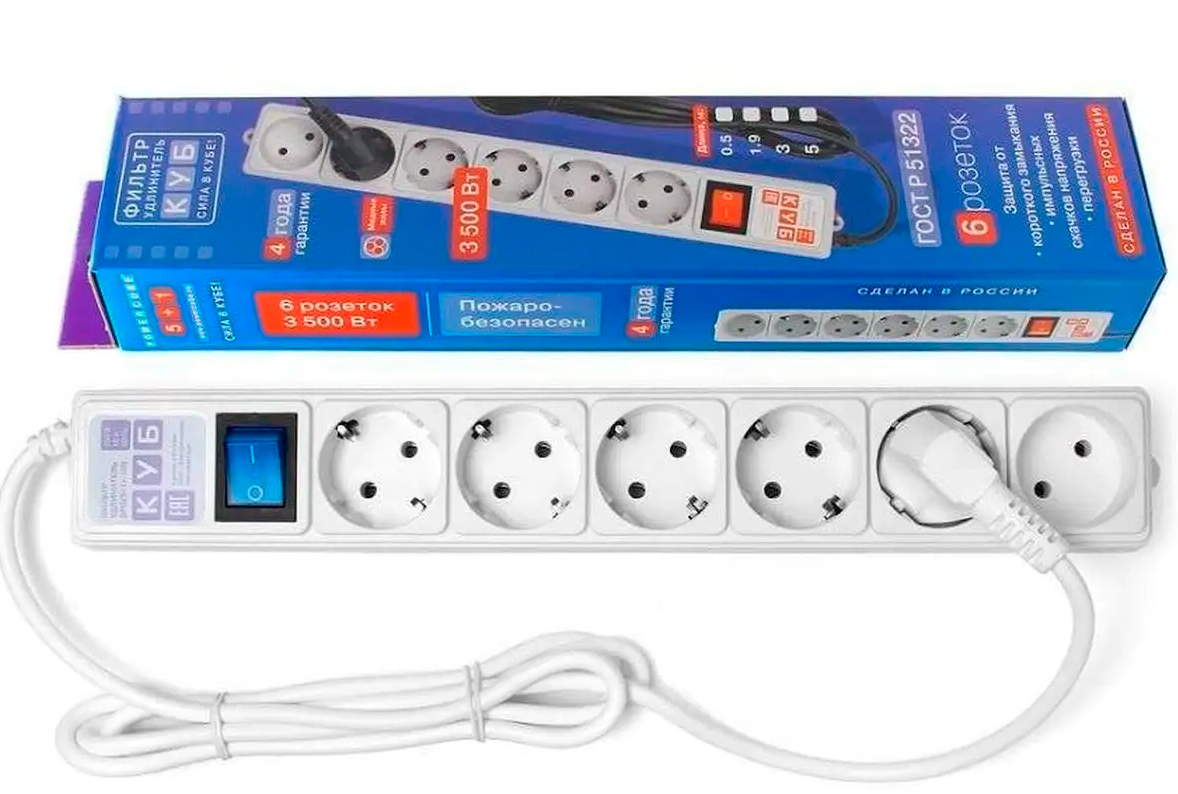

В бытовой продаже «сетевыми фильтрами» называют устройства с разным набором функций. Поэтому важна не надпись на коробке, а то, какие виды защиты предусмотрены в конкретной модели.

Ограничение импульсных перенапряжений

Кратковременные импульсы могут возникать при переключениях в электросети и из-за грозовых воздействий. Для их ограничения часто используют варисторы.

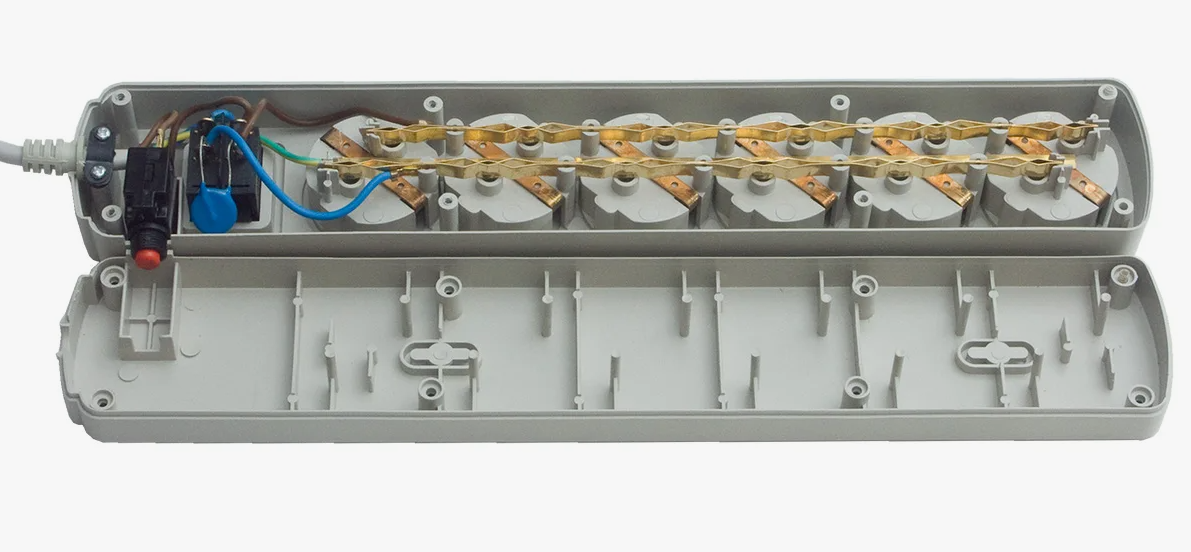

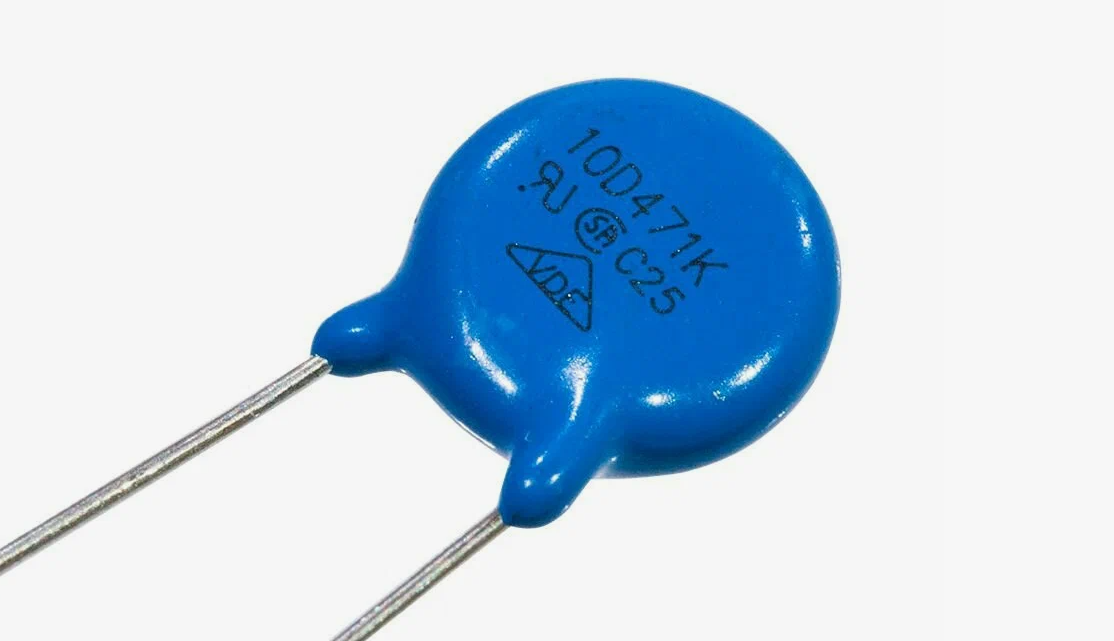

При обычном напряжении варистор почти не проводит ток. При достаточно высоком напряжении ток через него резко возрастает: он шунтирует импульс, ограничивая напряжение между своими выводами, и поглощает часть энергии, превращая ее в тепло.

Однако варистор не делает любой импульс безопасным. Результат зависит от силы и длительности воздействия, конструкции защиты и подключения. Его ресурс ограничен, а слишком мощный импульс может вывести его из строя.

Особенно важна термозащита варистора: при опасном перегреве она должна отключить его. Обычная защита удлинителя от перегрузки не всегда решает эту задачу.

Подавление высокочастотных помех

Электродвигатели, импульсные источники питания и другие устройства могут создавать помехи, распространяющиеся по проводам.

Для их ослабления применяют конденсаторы и дроссели. Такой фильтр пропускает питание частотой 50 Гц и ослабляет помехи в определенном диапазоне частот.

Это не абсолютная «очистка электричества». Эффективность зависит от схемы, частоты помех и условий подключения. Кроме того, собственный входной фильтр обычно уже есть в качественном компьютерном блоке питания.

Защита от перегрузки

Если суммарный ток подключенных приборов слишком велик, защитный выключатель или подходящий предохранитель отключает питание.

Но отключение не обязательно происходит сразу при небольшом превышении номинала. Поэтому защита от перегрузки — страховка, а не разрешение постоянно перегружать устройство.

Что с коротким замыканием? Некоторые встроенные защитные аппараты способны отключать и ток КЗ, другие предназначены прежде всего для перегрузки. Это определяется их характеристиками, а не названием «сетевой фильтр». В любом случае устройство не заменяет правильно выбранный автоматический выключатель розеточной линии.

Как выбрать сетевой фильтр

1. Не проверяйте качество только по весу

Тяжелый корпус и толстый кабель могут создавать впечатление надежности, но вес не доказывает наличие защиты. На него влияют длина провода, пластик и конструкция корпуса.

Равным образом легкое устройство не обязательно является подделкой.

Лучше искать в документации конкретные сведения:

• есть ли защита от импульсных перенапряжений;
• предусмотрена ли термозащита варисторов;
• есть ли защита от перегрузки;
• предусмотрено ли подавление высокочастотных помех;
• каковы допустимые ток и нагрузка;
• что именно показывают индикаторы.

Качественный удлинитель без варисторов — не «пустышка», если производитель честно описывает его возможности. Проблема начинается, когда обычное распределение питания выдают за полноценную защиту.

2. Разбирайтесь в характеристиках, а не ищите одну «правильную» цифру

Номинальное напряжение устройства для бытовой сети обычно указывают как 230 В или диапазон, включающий это значение.

Максимальное длительно допустимое напряжение варистора — другая характеристика. Например, в устройствах для сети 230 В часто применяют варисторы, рассчитанные на 275 В переменного напряжения. Это не означает, что фильтр отключит питание при достижении 275 В.

Напряжение ограничения показывает, какое напряжение возникает на защитном элементе при заданном импульсном токе. У распространенных варисторов оно может составлять несколько сотен вольт, в том числе примерно 700–900 В при определенных условиях испытания.

Однако это не универсальный «потолок» напряжения на выходе при любом воздействии. Чем сильнее импульсный ток, тем выше может быть остаточное напряжение. Влияют и проводники внутри устройства.

Поэтому сравнивать такие цифры корректно только при одинаковых условиях испытаний. Характеристика отдельного варистора также не полностью описывает защиту готового изделия.

Не выбирайте фильтр только по принципу «чем ниже указанное напряжение, тем лучше». Защитные элементы должны быть правильно подобраны для сети и согласованы с остальной конструкцией.

3. Джоули полезны, но не рассказывают всего

Энергия в джоулях — не выдумка маркетологов: она связана со способностью защитных элементов выдерживать импульсное воздействие.

Но цифра на коробке не дает полной картины. Производители могут указывать суммарный показатель нескольких элементов, работающих в разных цепях, а условия определения характеристик могут различаться.

Поэтому правило «не меньше 400 Дж — и компьютер защищен» ненадежно. Помимо энергии важны:

• допустимый импульсный ток и форма испытательного импульса;
• уровень ограничения напряжения;
• наличие термозащиты;
• поведение устройства после отказа защиты;
• качество сборки и достоверность документации.

Если условия измерений не указаны, сравнение моделей только по джоулям будет приблизительным.

4. Подбирайте допустимый ток под нагрузку

При напряжении 230 В:

• 10 А соответствуют примерно 2300 Вт для нагрузки с коэффициентом мощности, близким к единице;
• 16 А — примерно 3680 Вт при тех же условиях.

В первую очередь соблюдайте ограничения, указанные изготовителем: по току и, если приведена, по мощности. Допустимая нагрузка относится ко всему устройству, а не к каждой розетке отдельно.

Для большинства домашних компьютеров с монитором и периферией качественного устройства на 10 А достаточно. Модель на 16 А не является обязательным атрибутом игрового ПК: выбор зависит от реального потребления.

При этом мощность, написанная на блоке питания компьютера, — его максимальная выходная мощность, а не постоянное потребление из розетки.

Обогреватели, чайники и утюги лучше подключать непосредственно к исправной стационарной розетке, если это соответствует инструкции прибора. Не стоит объединять их с компьютером на одном удлинителе.

Сам по себе исправный фильтр на 16 А не обязан перегреваться от допустимой нагрузки. Опасность возникает при перегрузке, плохих контактах, повреждениях или несоответствии устройства заявленным характеристикам.

5. Смотрите на сечение и длину кабеля

Маркировка 3 × 1,5 мм² означает три жилы сечением по 1,5 мм². В удлинителе с защитными контактами одна из них служит защитным проводником PE.

Допустимый ток зависит не только от сечения, но и от конструкции кабеля, его длины, условий использования и требований к изделию.

Для короткого компьютерного удлинителя на 10 А разумно выбирать качественный кабель 3 × 1,0 мм² или больше. Для модели на 16 А — обычно 3 × 1,5 мм², с подтверждением допустимой нагрузки в документации.

При этом провод 0,75 мм² не становится опасным просто от подключения компьютера: нагрев определяется прежде всего током. Но у такого кабеля меньше запас по нагрузке, поэтому для универсального использования предпочтительнее большее сечение.

Не накрывайте удлинитель, не зажимайте кабель мебелью и соблюдайте указания производителя по использованию смотанного провода. Кабельную катушку при большой нагрузке обычно требуется полностью разматывать.

Кнопки и индикаторы: что они действительно означают

Выключатель — не обязательно автомат защиты

Светящаяся клавиша может только включать и выключать питание. Наличие защиты от перегрузки должно быть прямо указано в документации.

Ground — не полноценная проверка заземления

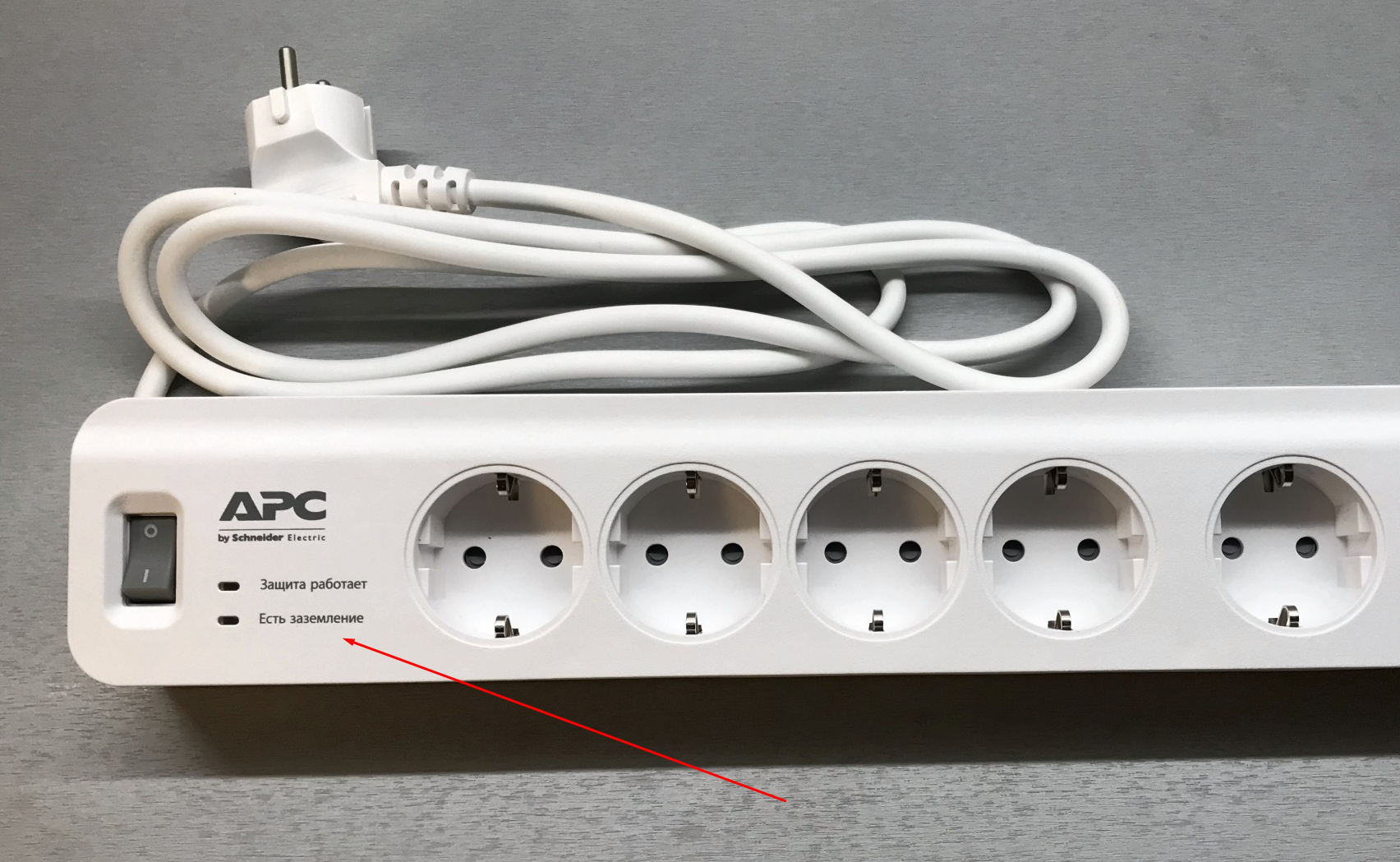

Индикатор Ground или Grounded обычно показывает, что схема устройства обнаруживает подключение защитного контакта. Но он не подтверждает исправность защитного проводника во всех возможных ситуациях и не заменяет электрические измерения.

Кроме того, у некоторых моделей индикатор, наоборот, сигнализирует об ошибке подключения. Значение лампочки нужно смотреть в инструкции.

Protection — не измеритель оставшегося ресурса

Индикатор Protection обычно связан с состоянием цепи импульсной защиты. Он не обязательно способен обнаружить постепенное ухудшение характеристик варистора.

Если индикатор показывает отказ защиты, действуйте по инструкции производителя: устройство может требовать замены, даже если розетки продолжают работать. При этом часть других функций, например подавление помех, может сохраняться.

Отсутствие индикаторов не говорит о плохом качестве модели сетевого фильтра или об отсутствии защиты. Всегда смотрите документацию.

Зачем нужно заземление

Для настольного компьютера с блоком питания класса I защитное подключение PE — прежде всего мера электробезопасности, а не способ улучшить работу фильтра.

Защитные контакты розетки сами по себе не доказывают, что PE действительно подключен и исправен. Если есть сомнения, нужна проверка электриком.

Без PE варистор, установленный между фазой и нейтралью, по-прежнему может ограничивать импульсы между ними. Но защита относительно PE и подавление некоторых видов помех не будут работать предусмотренным образом.

Поэтому фразы «без земли фильтр вообще бесполезен» и «без земли просто чуть хуже фильтрация» одинаково неточны.

Почему корпус компьютера может «щипать»?

В блоке питания обычно есть помехоподавляющие Y-конденсаторы, обеспечивающие емкостную связь сетевой части с корпусом. Если защитный проводник отсутствует, высокоомный вольтметр может показать между корпусом и землей напряжение порядка половины сетевого — около 115 В в сети 230 В.

Это не означает, что корпус напрямую подключен к фазе: в исправном устройстве ток через такие конденсаторы ограничен. Но по ощущению пощипывания невозможно отличить штатный емкостный ток от повреждения изоляции или ошибки проводки.

Поэтому нельзя объявлять «щиплющий» корпус абсолютно безопасным. Прекратите использование, безопасно отключите оборудование и организуйте проверку компьютера и электропроводки.

Не делайте «заземление» на батарею, водопровод или перемычкой между нейтралью и защитным контактом розетки. Такие решения могут создать угрозу поражения током.

УЗО или дифавтомат обеспечивают дополнительную защиту от поражения электрическим током, но не заменяют защитный проводник PE.

Чего сетевой фильтр не умеет

Не защищает надежно от длительного повышения напряжения

При некоторых авариях, например обрыве общей нейтрали в трехфазной сети, напряжение в однофазной розетке может существенно повыситься — вплоть до значений, близких к 400 В.

Обычный варисторный фильтр на такой режим не рассчитан. Варистор может перегреться; термозащита при этом способна отключить только защитный элемент, оставив нагрузку подключенной к аварийному напряжению. Поведение зависит от конструкции.

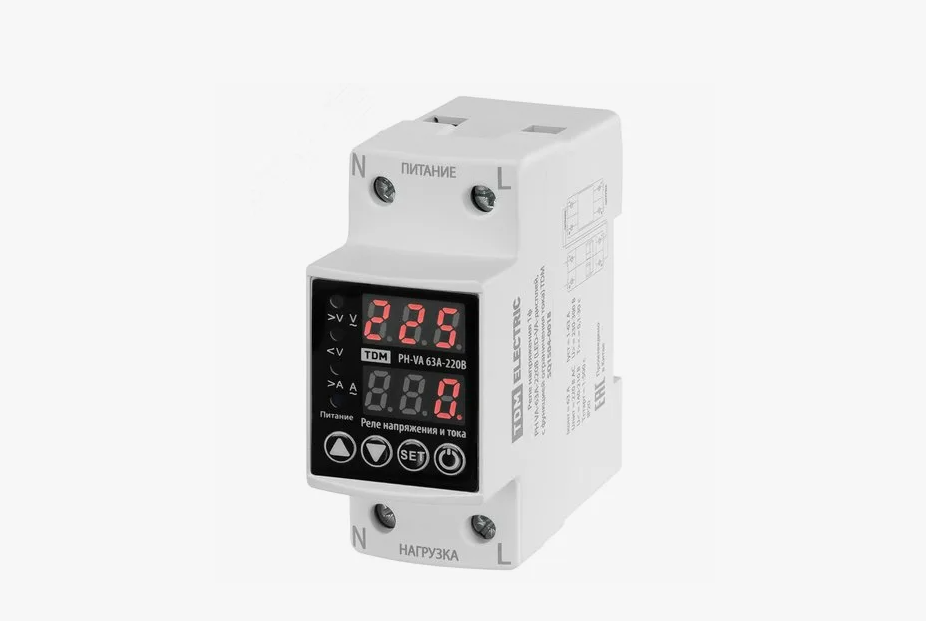

Для таких ситуаций используют реле контроля напряжения, которое отключает нагрузку при выходе напряжения за установленные пределы.

Скорость отключения зависит от модели и величины отклонения: при сильном перенапряжении у некоторых устройств она составляет десятки миллисекунд, при других условиях задержка может быть больше. Смотрите характеристики конкретного реле.

Пороги тоже выбирают с учетом сети и оборудования. Например, 250 В — не универсальная граница аварии: для сети 230 В верхняя граница отклонения +10% составляет 253 В.

Не гарантирует защиту от грозы

Розеточный фильтр не заменяет устройства защиты от импульсных перенапряжений — УЗИП, устанавливаемые в электрощите в составе согласованной системы защиты.

Если грозовые воздействия существенны, особенно в частном доме с воздушным вводом, защиту стоит подбирать со специалистом. Важны не только устройства, но и заземление, уравнивание потенциалов и монтаж.

Не поддерживает питание при отключении электричества

Для сохранения работы компьютера при кратковременном пропадании питания и корректного завершения работы нужен источник бесперебойного питания — ИБП.

При этом ИБП тоже не является универсальной заменой реле напряжения и УЗИП: его возможности определяются конструкцией и характеристиками.

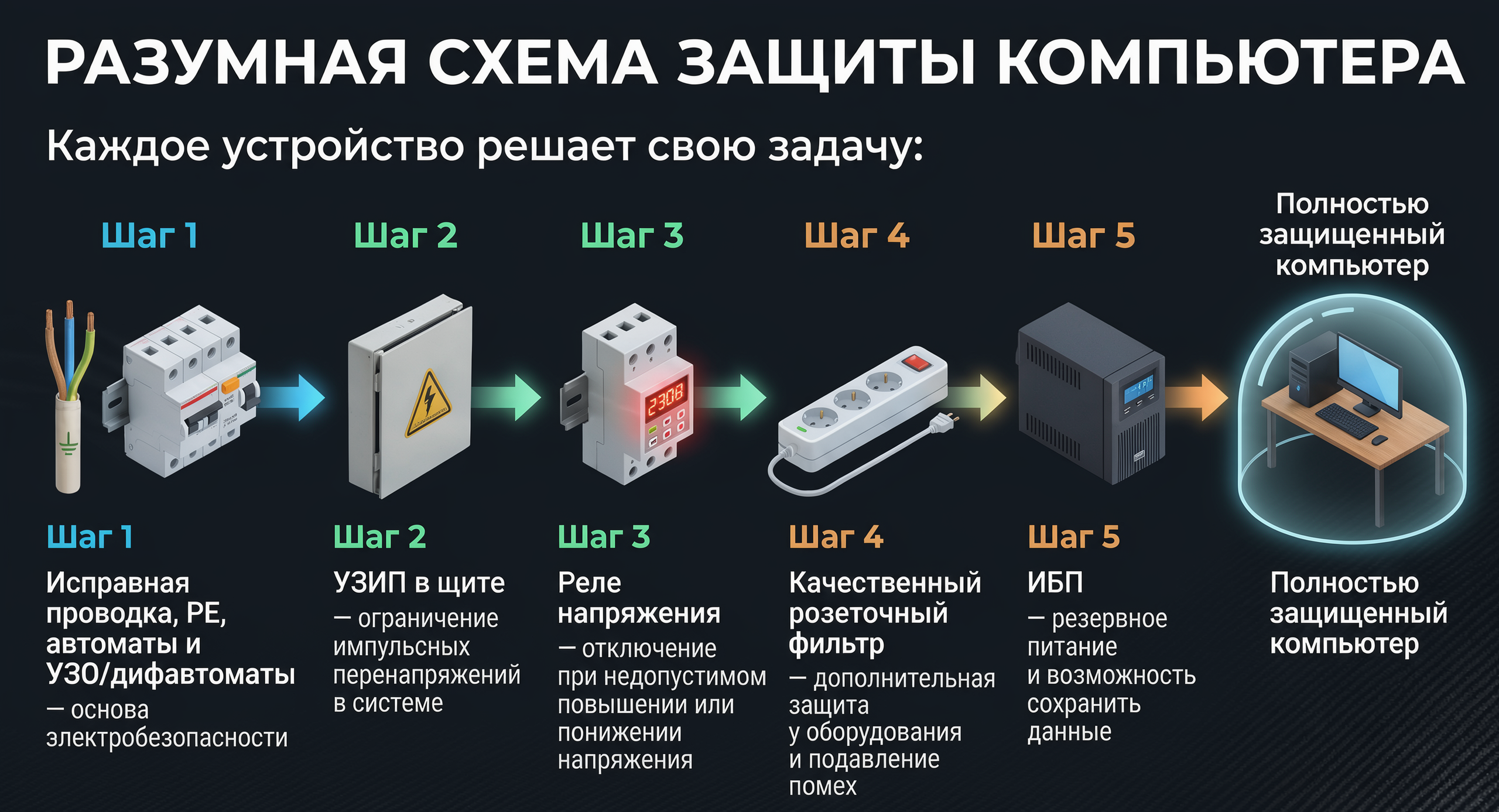

Разумная схема защиты компьютера

Каждое устройство решает свою задачу:

• исправная проводка, PE, автоматы и УЗО/дифавтоматы — основа электробезопасности;
• реле напряжения — отключение при недопустимом длительном повышении или понижении напряжения;
• УЗИП в щите — ограничение импульсных перенапряжений в составе правильно спроектированной системы;
• качественный розеточный фильтр — дополнительная защита у оборудования и подавление помех;
• ИБП — резервное питание и возможность сохранить данные.

Не каждой квартире нужен одинаковый набор устройств. Но обещание «купите один фильтр — и техника защищена от всего» заведомо неверно.

Чек-лист перед покупкой

Хороший сетевой фильтр для компьютера:

• имеет понятную документацию с перечислением защитных функций;
• рассчитан на суммарный ток подключаемой техники;
• оснащен подходящим кабелем и качественными контактами;
• имеет термозащиту варисторов, если предусмотрена варисторная защита;
• имеет заявленную защиту от перегрузки;
• позволяет понять, что происходит при отказе импульсной защиты;
• подходит по длине кабеля и расположению розеток.

Ориентируйтесь на конкретную модель, а не только на бренд, вес или число джоулей на упаковке. Независимые испытания и профессиональные обзоры конструкции полезнее отзывов вида «лампочка горит, значит защищает».

Главное — покупать устройство под конкретную задачу. Хороший удлинитель честно распределяет питание. Хороший сетевой фильтр дополнительно ослабляет определенные помехи и импульсы. Но ни тот ни другой не исправляет опасную проводку и не гарантирует сохранность компьютера при любой аварии.
