Внутренние разъемы материнской платы: руководство по подключению компонентов ПК

Материнская плата — центральный элемент любого компьютера, объединяющий все компоненты в единую систему. Однако её функциональность раскрывается лишь при правильном подключении внутренних разъемов. В этой статье мы подробно рассмотрим основные типы внутренних коннекторов, их назначение, конструктивные особенности и правила подключения.

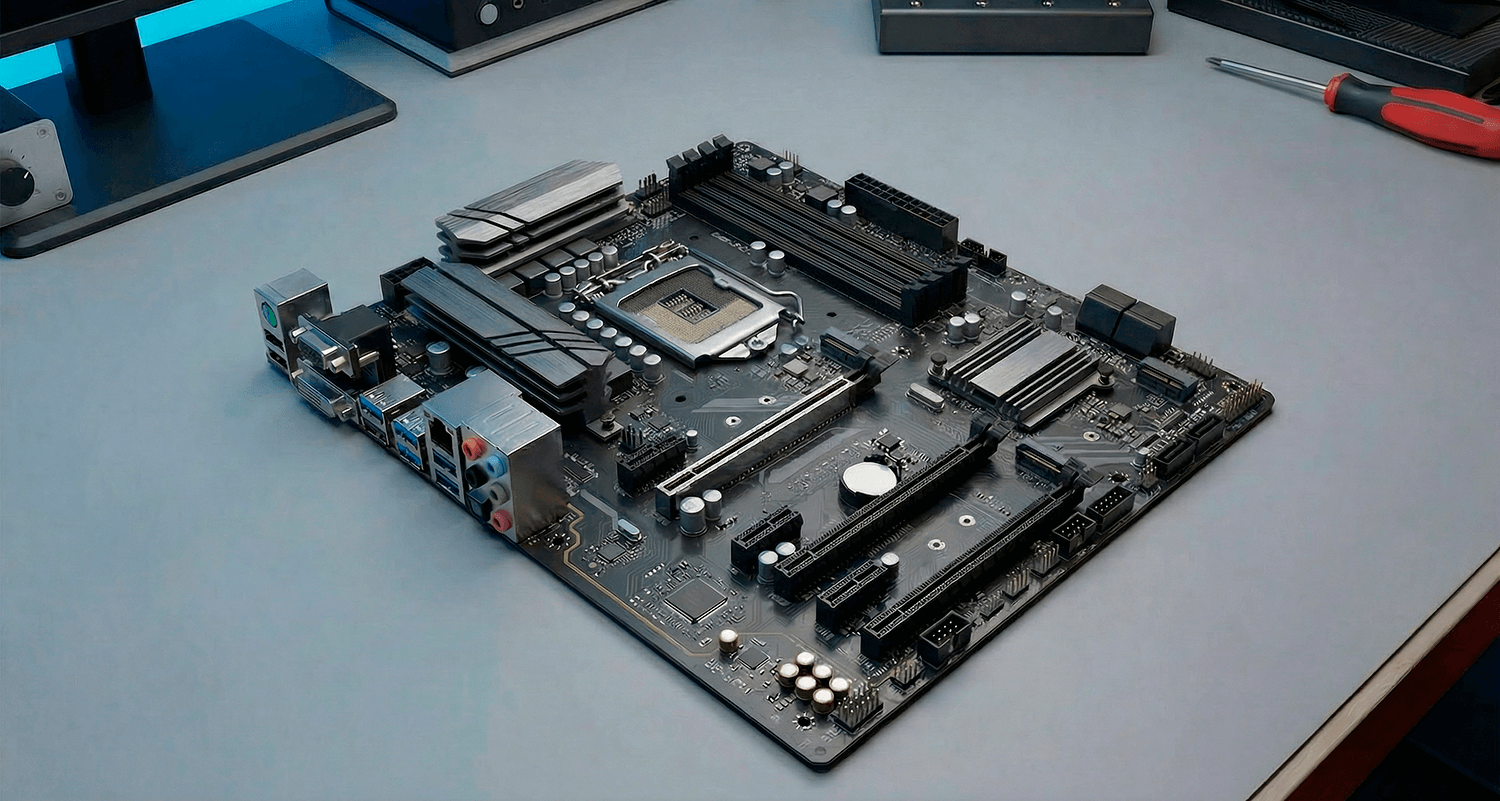

Прежде всего давайте посмотрим на то, как может выглядеть материнская плата:

На фотографии один из вариантов материнской платы. У вас может быть что-то похожее, но может и значительно отличаться. Всё будет зависеть от категории и вида материнской платы.

Более дорогие модели отличаются расширенными возможностями и большим количеством разнообразных разъёмов. Бюджетные варианты как правило компактнее и имеют только самые необходимые для работы разъемы.

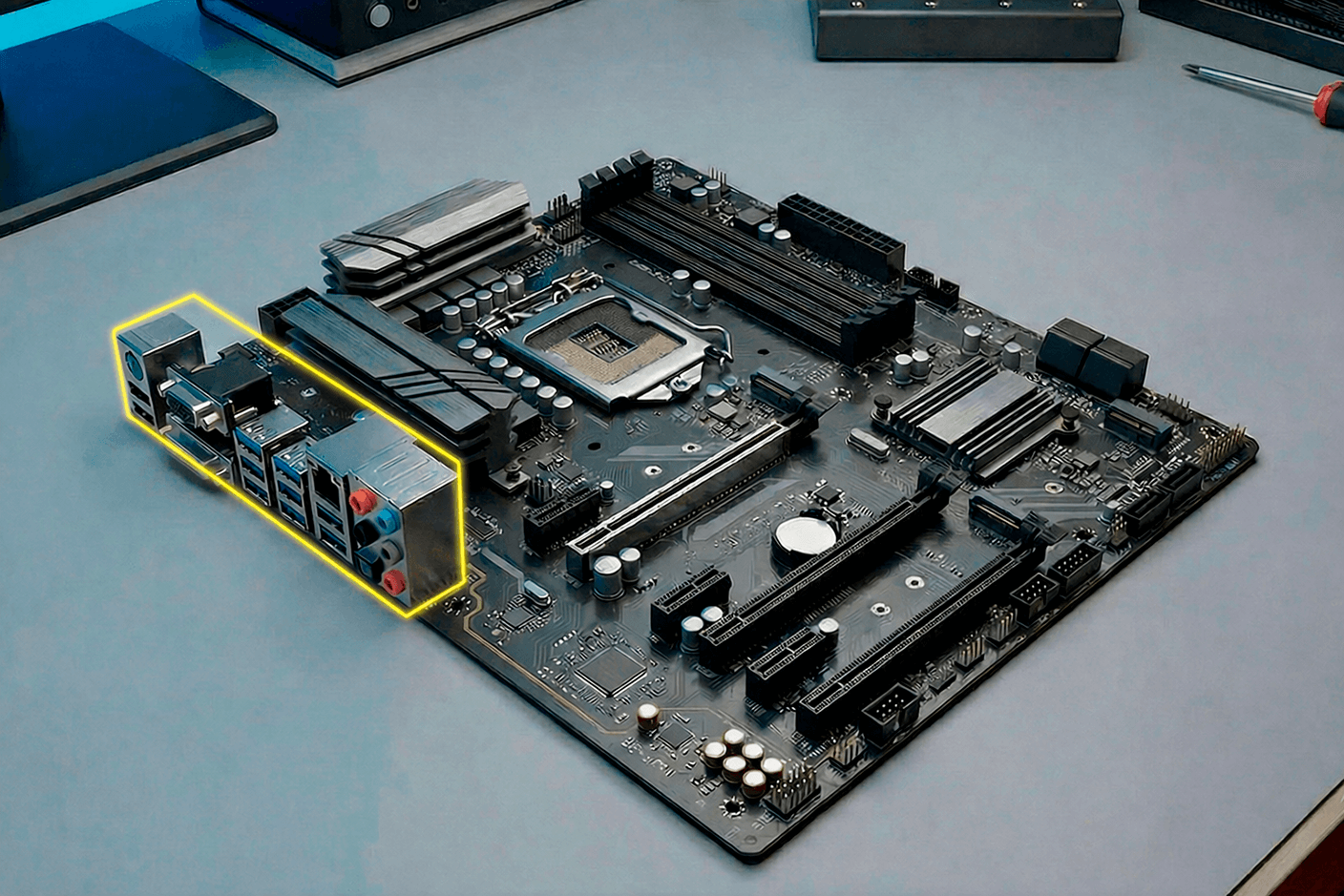

В данной статье мы рассмотрим именно внутренние разъемы, которые обычно скрыты от глаз пользователей. Те разъёмы (внешние), которые вы можете видеть без разборки системного блока, я рассмотрел в прошлой статье. На рисунке вы можете видеть, где они расположены на данной модели материнской платы:

Подробнее почитать про них можете здесь >>>

Теперь давайте посмотрим на «внутренности» ПК.

1. Разъемы питания

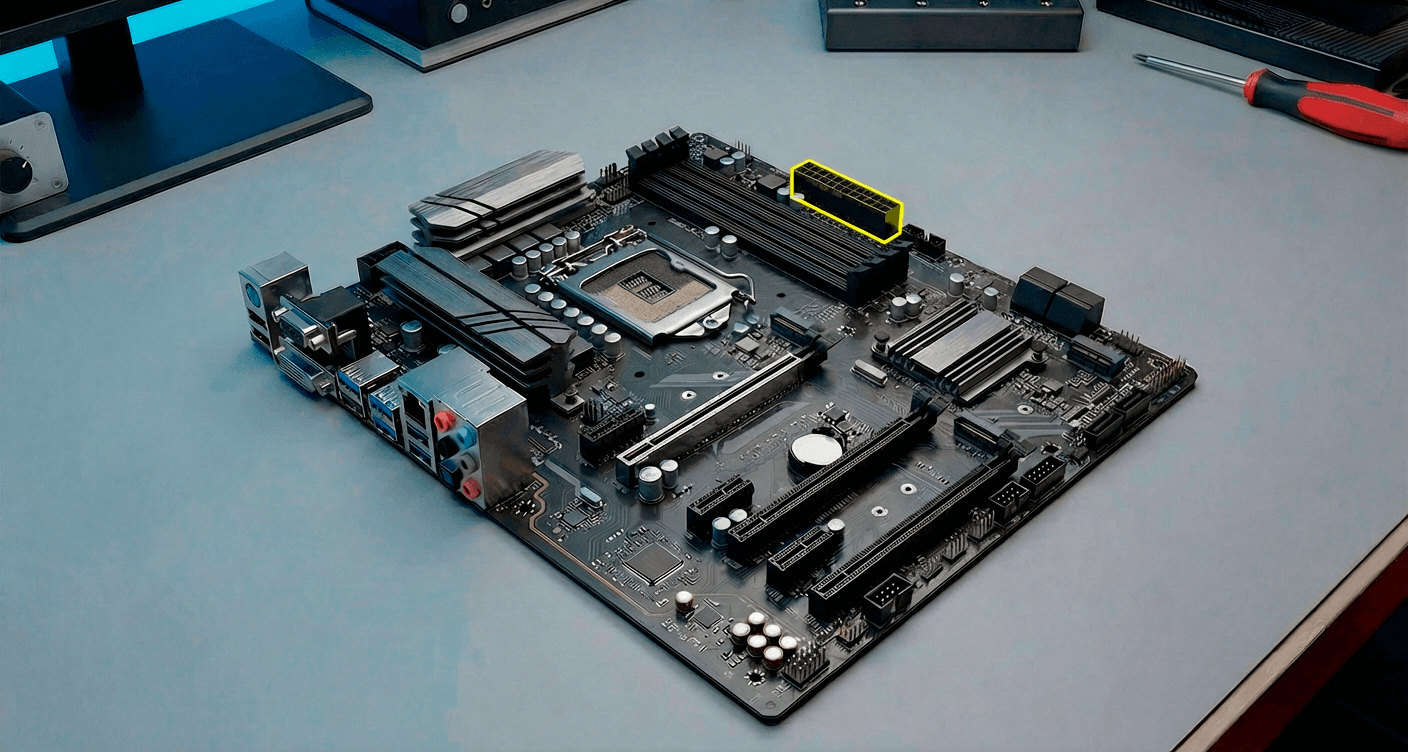

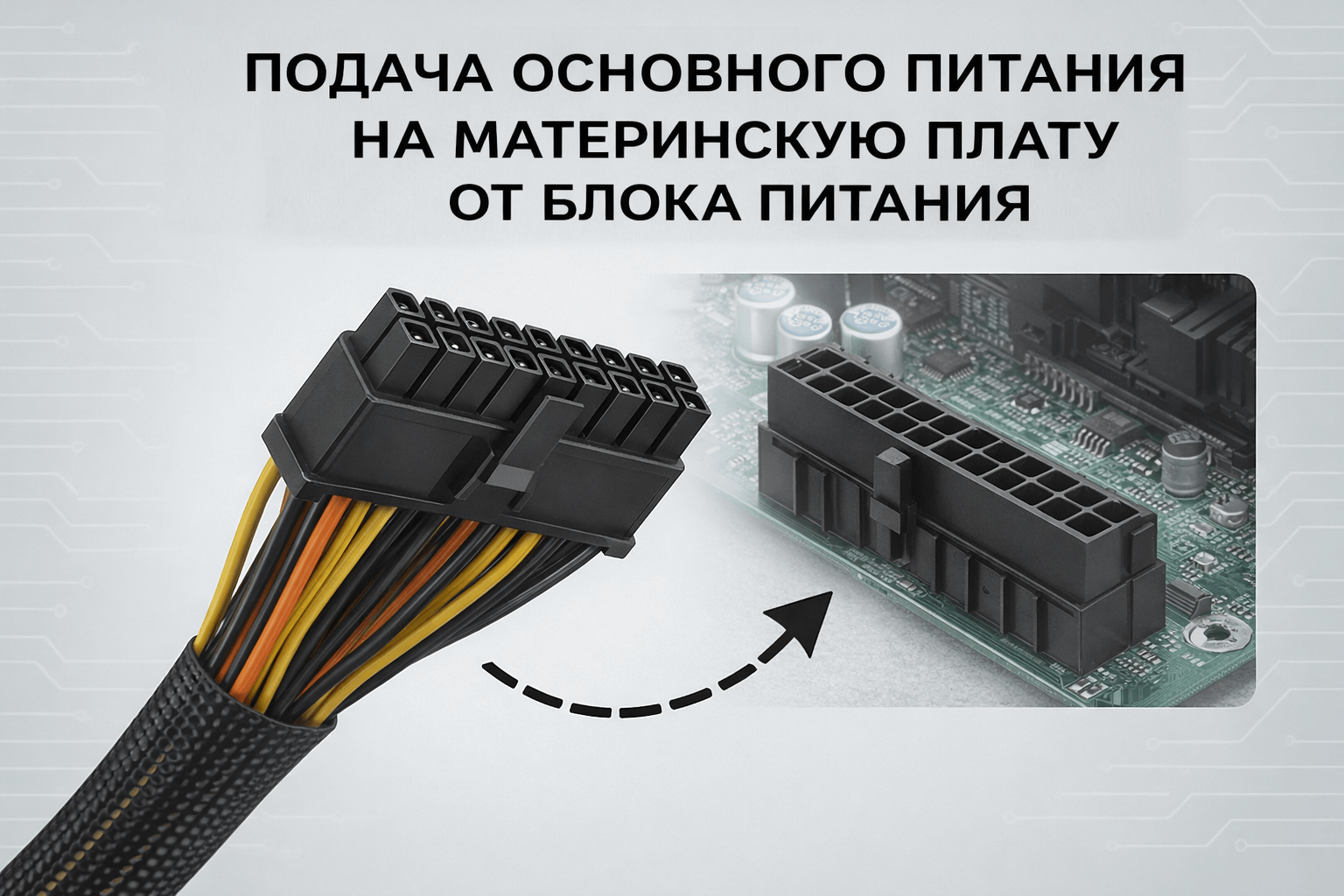

Основной 24-контактный разъем ATX

Назначение: подача основного питания на материнскую плату от блока питания.

Устройство: прямоугольный пластиковый коннектор с фиксатором-защёлкой. Современные блоки питания часто имеют разборную конструкцию (20+4 пина) для совместимости со старыми платами.

Важно: коннектор имеет асимметричную форму — вставить его неправильно физически невозможно. Обязательно до щелчка зафиксируйте защёлку.

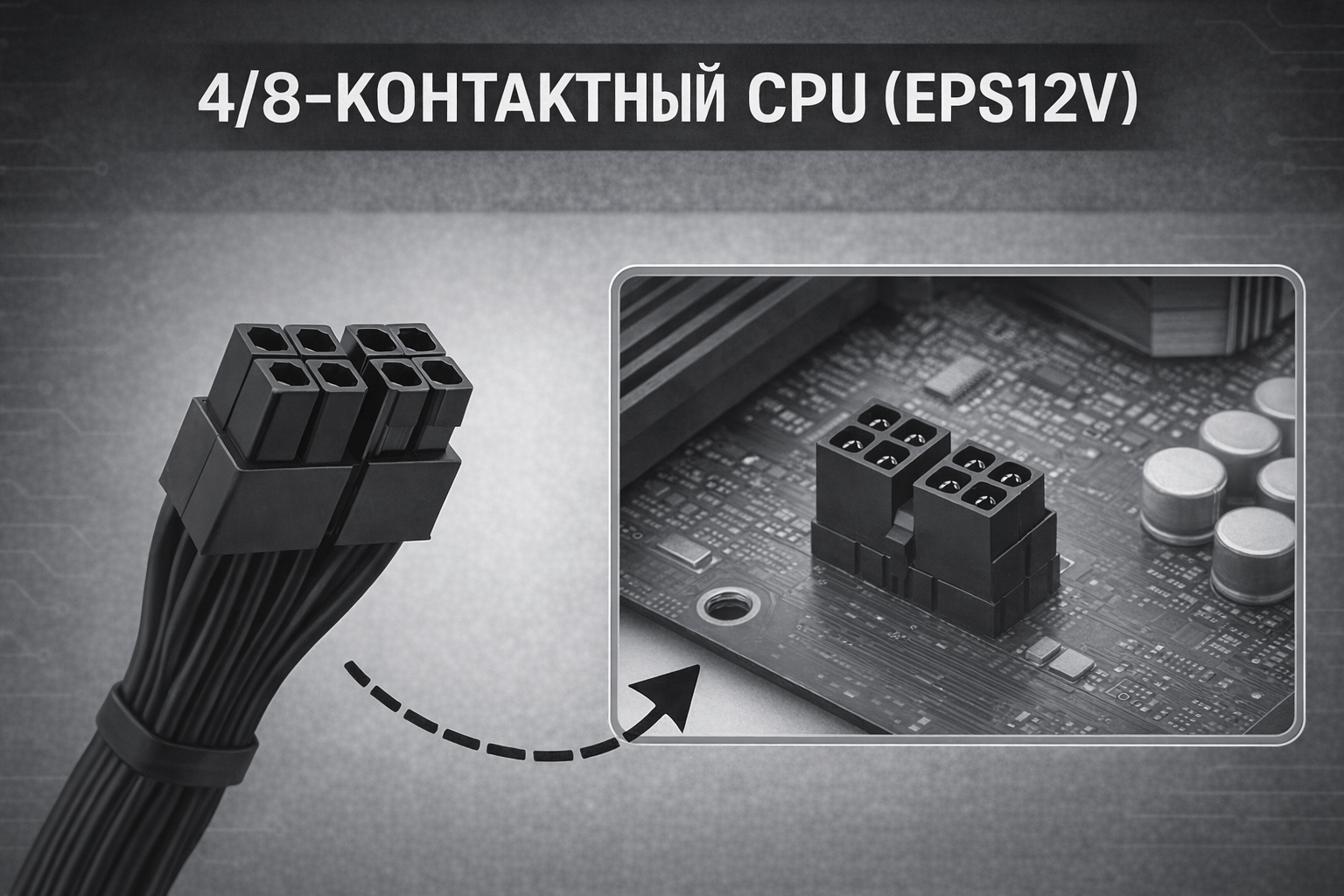

4/8-контактный разъем CPU (EPS12V)

Назначение: дополнительное питание процессора.

Устройство: квадратный разъем рядом с сокетом CPU. На мощных платах может быть два 8-пиновых разъема (для экстремального разгона).

Совместимость: 4-пиновый коннектор от БП можно вставить в 8-пиновый разъем платы (половина контактов останется свободной), но не наоборот.

2. Сокет процессора (CPU Socket)

Назначение: Это не просто разъем, а посадочное место для «мозга» компьютера — центрального процессора (CPU).

Устройство: Квадратный разъем с сотнями или тысячами контактов и специальным механизмом фиксации — прижимной рамкой с рычагом. Существует два основных типа сокетов:

• LGA (Land Grid Array): Контакты находятся на самой материнской плате, а на процессоре — контактные площадки. Используется в процессорах Intel.
• PGA (Pin Grid Array): Контакты («ножки») расположены на процессоре, а в сокете — отверстия для них. Используется в большинстве потребительских процессоров AMD.

Важно: Установка процессора требует максимальной аккуратности. На углу процессора и сокета есть специальный ключ (чаще всего в виде треугольника), который указывает на правильное положение. Неправильно установить процессор физически очень сложно, но возможно, если приложить силу, что почти гарантированно повредит либо ножки процессора (AMD), либо контакты сокета (Intel). Всегда проверяйте совместимость процессора и сокета материнской платы перед покупкой.

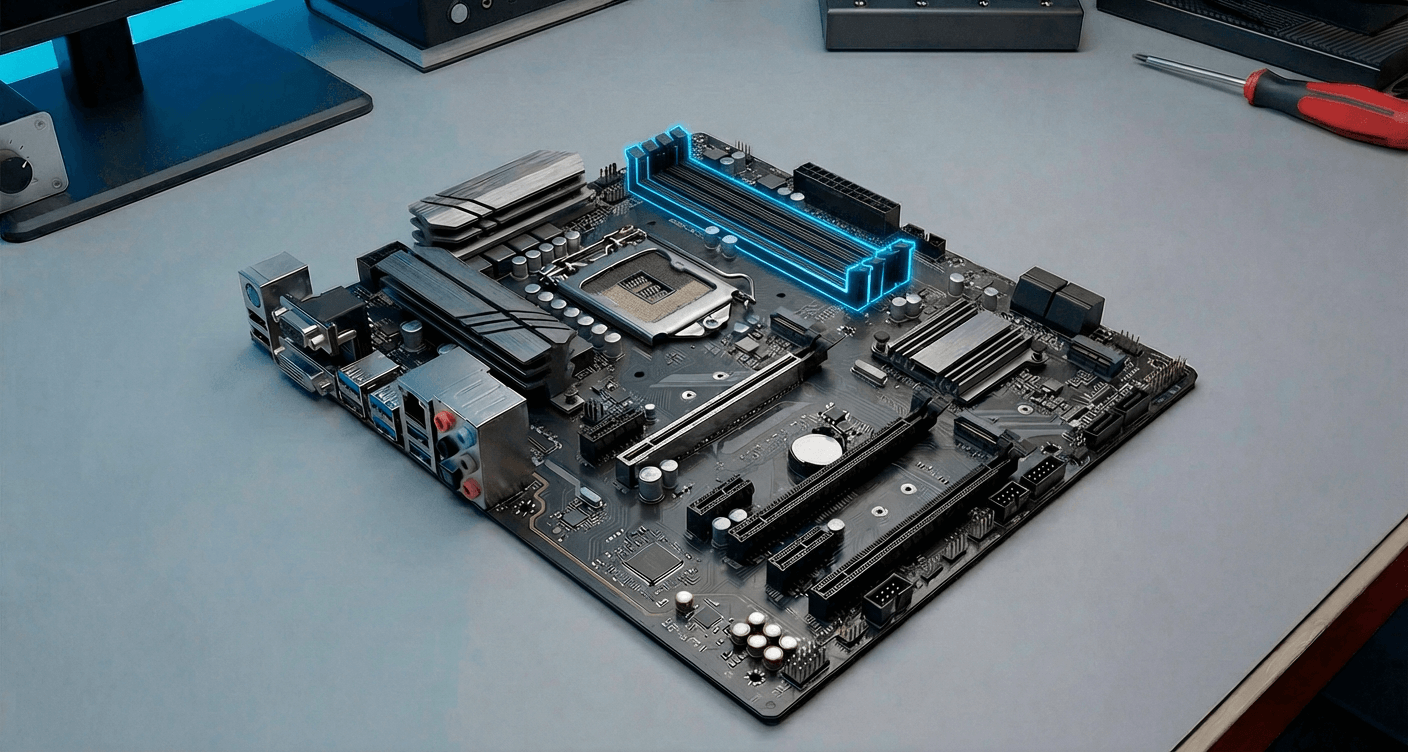

3. Слоты для оперативной памяти (RAM Slots / DIMM)

Назначение: Установка модулей оперативной памяти (ОЗУ, RAM).

Устройство: Длинные слоты, расположенные обычно справа от процессорного сокета. По краям слотов находятся пластиковые защёлки (на современных платах часто только с одной стороны). Внутри слота есть специальный вырез (ключ), который не даст установить модуль памяти неподходящего типа (например, DDR4 в слот для DDR5).

Особенности:

• Двухканальный режим (Dual-Channel): Для повышения производительности памяти модули рекомендуется устанавливать парами. На плате слоты часто окрашены в разные цвета или пронумерованы (например, A1, A2, B1, B2). Для активации двухканального режима нужно установить планки в слоты A2 и B2 (самый распространенный вариант). Всегда сверяйтесь с руководством к материнской плате!
• Тип памяти: Слоты рассчитаны на конкретное поколение памяти (DDR3, DDR4, DDR5). Они несовместимы между собой.
• Установка: Модуль вставляется в слот до характерного щелчка защёлок, которые должны автоматически зафиксировать планку.

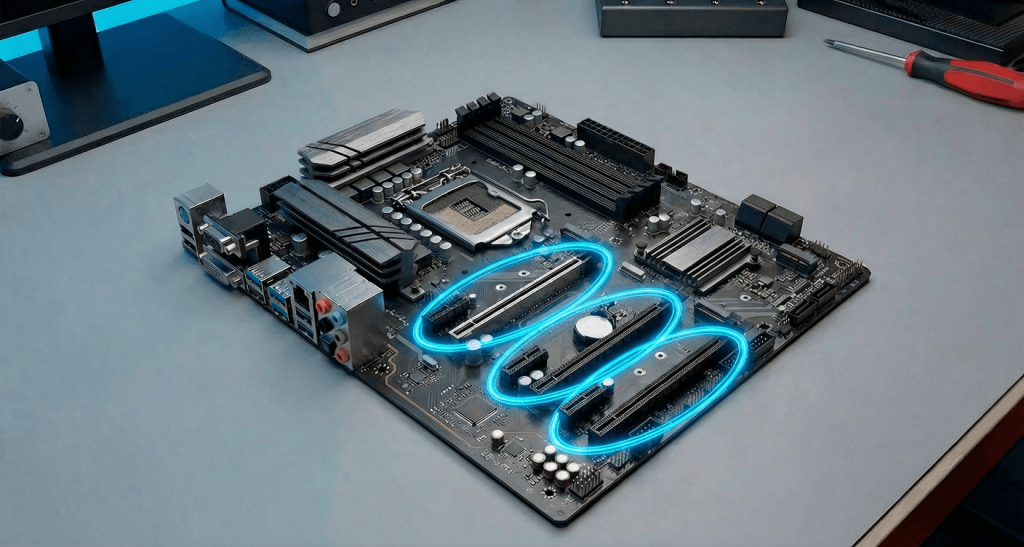

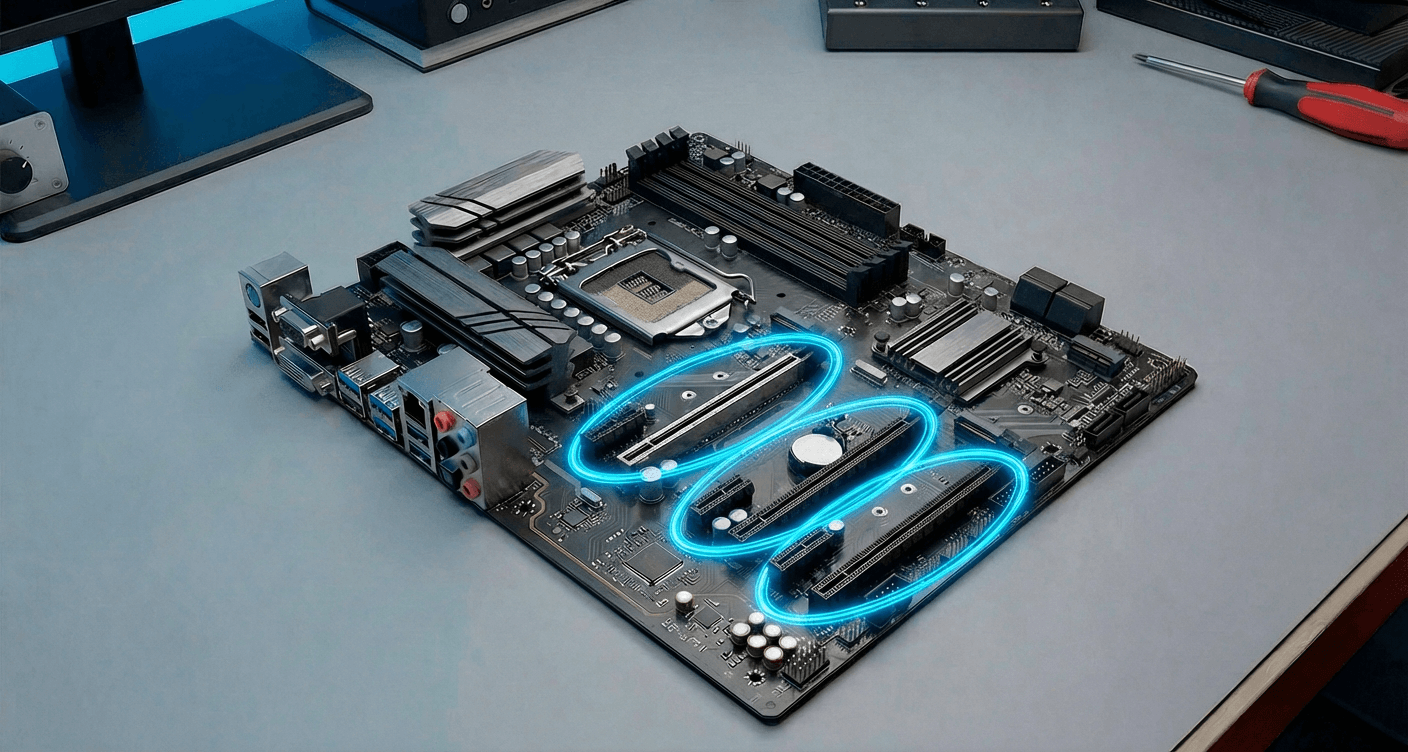

4. Слоты расширения (PCI Express)

Назначение: Подключение различных плат расширения, главной из которых является видеокарта. Также сюда устанавливаются звуковые карты, сетевые адаптеры, платы видеозахвата, SSD-накопители через переходники и т.д.

Устройство и типы: Современный стандарт — это PCI Express (PCIe). Слоты различаются по длине и, соответственно, по пропускной способности:

• PCIe x16: Самый длинный и быстрый слот. В первую очередь предназначен для установки дискретной видеокарты. На большинстве плат верхний слот PCIe x16 имеет усиленную конструкцию (металлический кожух) и напрямую подключен к процессору для максимальной производительности.
• PCIe x1: Самый короткий слот. Используется для устройств с низкими требованиями к скорости: звуковые карты, Wi-Fi адаптеры, некоторые контроллеры.
• PCIe x4 / x8: Слоты средней длины. Используются для более требовательных устройств, например, для высокоскоростных сетевых карт или карт расширения для NVMe-накопителей.

Важно:

• Совместимость: Карту с коротким разъемом (например, x1) можно установить в длинный слот (например, x16), но не наоборот.
• Поколения PCIe: Существуют разные версии стандарта (3.0, 4.0, 5.0). Они обратно совместимы, но скорость будет ограничена самым медленным компонентом (например, видеокарта PCIe 4.0 в слоте PCIe 3.0 будет работать на скорости 3.0).

5. Разъемы для накопителей

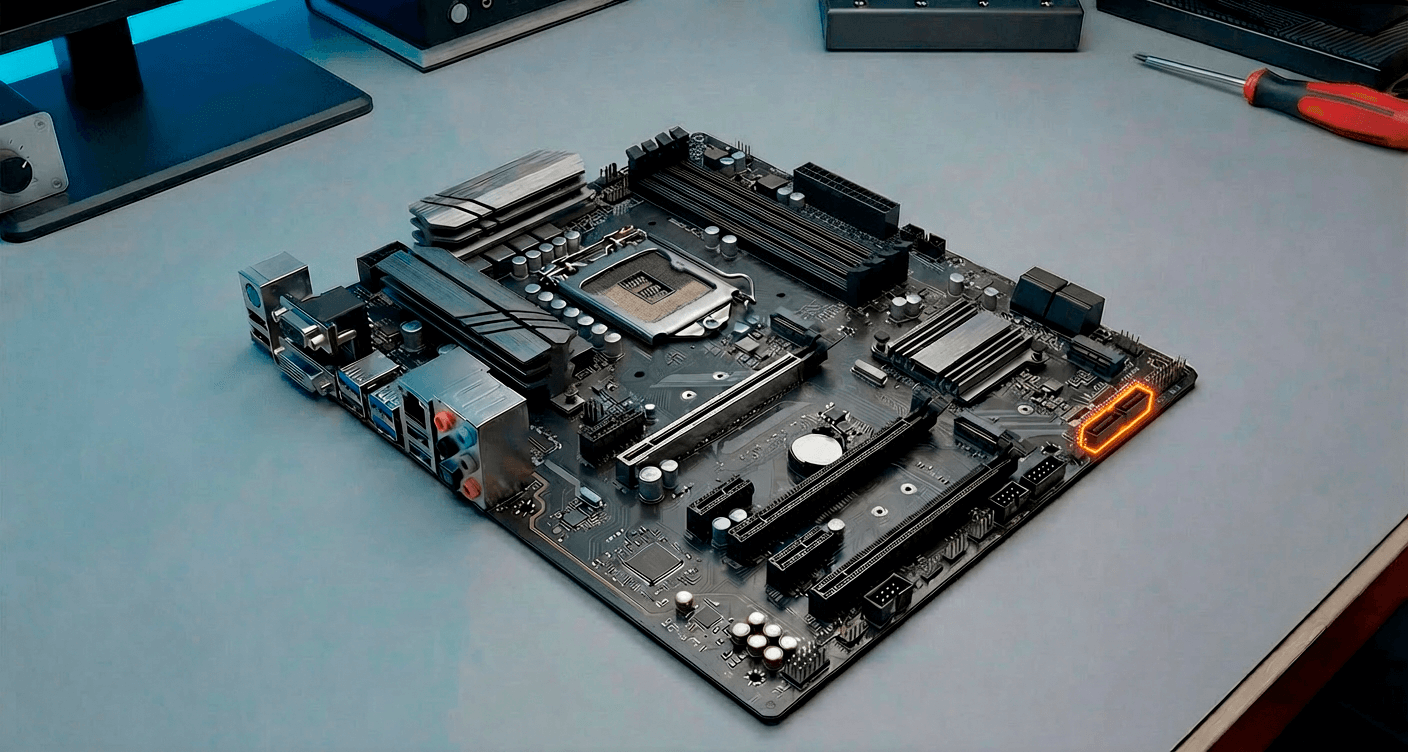

SATA (Serial ATA)

Назначение: подключение жёстких дисков, SSD и оптических приводов.

Устройство: Г-образный 7-контактный разъем данных + отдельный 15-контактный разъем питания от БП.

Особенности:

• Разъемы часто пронумерованы (SATA1, SATA2…). Рекомендуется подключать системный диск к первому порту.
• Некоторые порты могут работать в режиме SATA Express или быть отключены при использовании M.2.

M.2

Назначение: установка высокоскоростных накопителей формата M.2 NVMe/SATA.

Устройство: слот с винтом-фиксатором на конце. Ключи (вырезы) определяют тип накопителя:

• Ключ M (Socket 3): NVMe и некоторые SATA-накопители (2242, 2260, 2280, 22110).
• Ключ B (Socket 2): SATA и PCIe x2 накопители.

Важно: перед установкой проверьте, какие протоколы поддерживает слот (PCIe 3.0/4.0/5.0, SATA) — это указано в руководстве к плате.

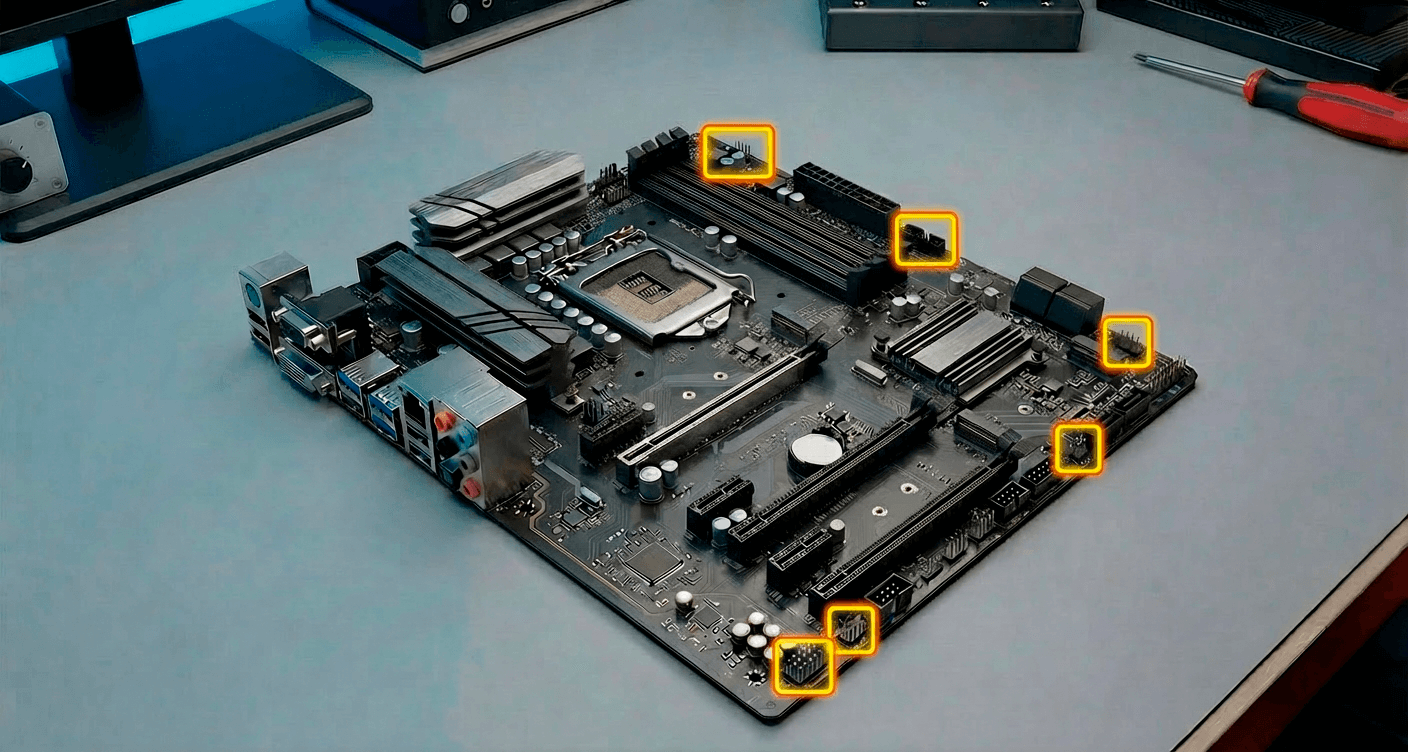

6. Разъемы системы охлаждения

Назначение: Подача питания и управление скоростью вращения вентиляторов корпуса и системы охлаждения процессора.

Устройство и типы: Небольшие пластиковые коннекторы с 3 или 4 контактами (пинами).

• 4-pin (PWM/ШИМ): Позволяют материнской плате автоматически и точно регулировать скорость вращения вентилятора в зависимости от температуры. Это предпочтительный вариант.
• 3-pin (DC): Скорость регулируется изменением напряжения. Менее точный способ, но также работает. 4-пиновый вентилятор можно подключить к 3-пиновому разъему (он будет работать на постоянной скорости) и наоборот.

Обозначения на плате:

• CPU_FAN: Обязательный разъем для подключения вентилятора процессорного кулера. Система следит за ним при запуске и может выдать ошибку, если вентилятор не подключен.
• CHA_FAN / SYS_FAN: Разъемы для корпусных вентиляторов.
• AIO_PUMP / W_PUMP: Специализированные разъемы для подключения помпы системы водяного охлаждения (СВО). Обычно работают на 100% мощности по умолчанию.

7. Разъемы для передней панели корпуса (Front Panel)

Это группа коннекторов, отвечающая за функционирование кнопок, индикаторов и портов на передней части вашего системного блока.

USB-коннекторы

• USB 2.0: 9-контактный разъем (с одним пустым местом для ключа), к которому подключаются порты USB 2.0 на корпусе.
• USB 3.x: 19-контактный синий или черный разъем для подключения высокоскоростных портов USB 3.0/3.1/3.2.
• USB Type-C: Современный компактный разъем для вывода порта USB-C на переднюю панель.

Аудиоразъем передней панели (AAFP / HD_AUDIO)
9-контактный разъем, аналогичный по виду USB 2.0, но с другим расположением пинов. К нему подключается кабель от разъемов для наушников и микрофона на корпусе.

Коннекторы кнопок и индикаторов (F_PANEL)
Самая «проблемная» для новичков группа из нескольких пар маленьких штырьков. Они отвечают за:

• POWER SW: Кнопка включения.
• RESET SW: Кнопка перезагрузки.
• POWER LED: Индикатор питания.
• HDD LED: Индикатор активности накопителя.

Важно: Правильное подключение этих маленьких коннекторов — залог того, что кнопки на корпусе будут работать. Их расположение и полярность (+/- для светодиодов) всегда указаны в инструкции к материнской плате. Часто на самой плате есть мелкие подписи.

Заключение

Правильное понимание назначения и устройства внутренних разъемов материнской платы — ключ к стабильной и безопасной работе компьютера. Большинство современных коннекторов имеют защиту от неправильного подключения (ключи, асимметричная форма), но внимательность при сборке никогда не будет лишней. Всегда сверяйтесь со схемой в руководстве к материнской плате — это сэкономит время и предотвратит возможные повреждения оборудования.
