Виды, названия и предназначение внешних разъёмов на компьютере

Современный персональный компьютер оснащён множеством разъёмов, каждый из которых выполняет свою специфическую функцию.

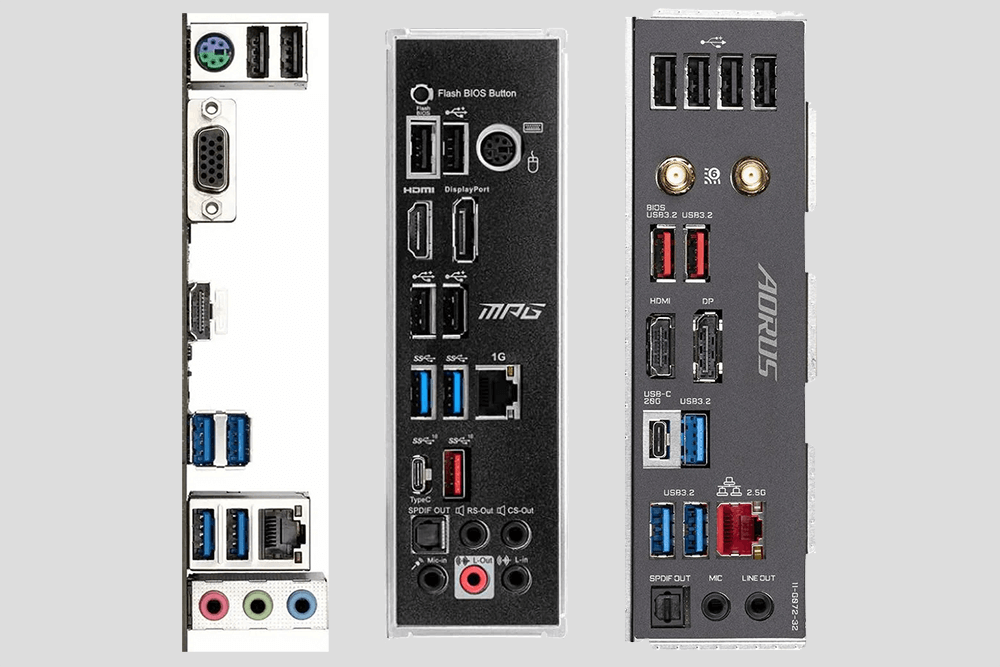

Взгляните на примеры подобных разъемов:

Понимание их назначения помогает правильно подключать периферийные устройства, мониторы, сетевые кабели и другую технику. Ниже рассмотрены основные типы разъёмов, используемых в настольных ПК.

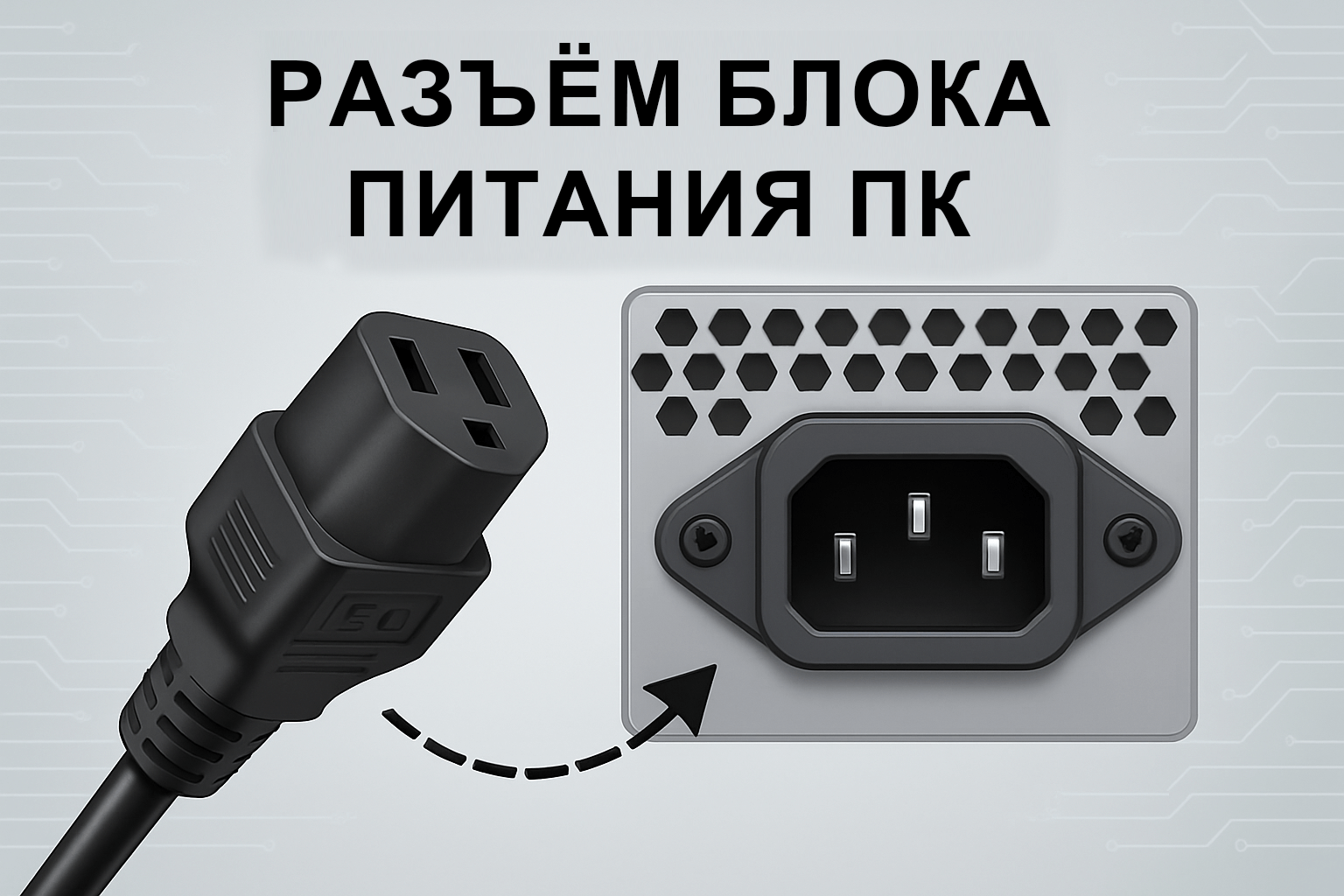

1. Разъём блока питания (Power Connector)

Назначение:
Обеспечивает подачу электропитания от сети переменного тока (220 В) к блоку питания компьютера.

Типы:

• IEC C14 / C13 — стандартный трёхконтактный разъём, используемый в большинстве настольных ПК. Кабель с вилкой C13 подключается к розетке, а разъём C14 — к блоку питания.
• В некоторых компактных системах (например, в ноутбуках или мини-ПК) может использоваться внешний блок питания с цилиндрическим разъёмом постоянного тока (DC jack), но в классических ПК преобладает IEC C14.

2. USB (Universal Serial Bus)

Назначение:
USB — универсальный интерфейс для подключения широкого спектра устройств: клавиатур, мышей, флеш-накопителей, внешних дисков, принтеров, веб-камер, смартфонов, аудиогарнитур и многого другого. Современные версии USB также поддерживают передачу видео и питание высокой мощности.

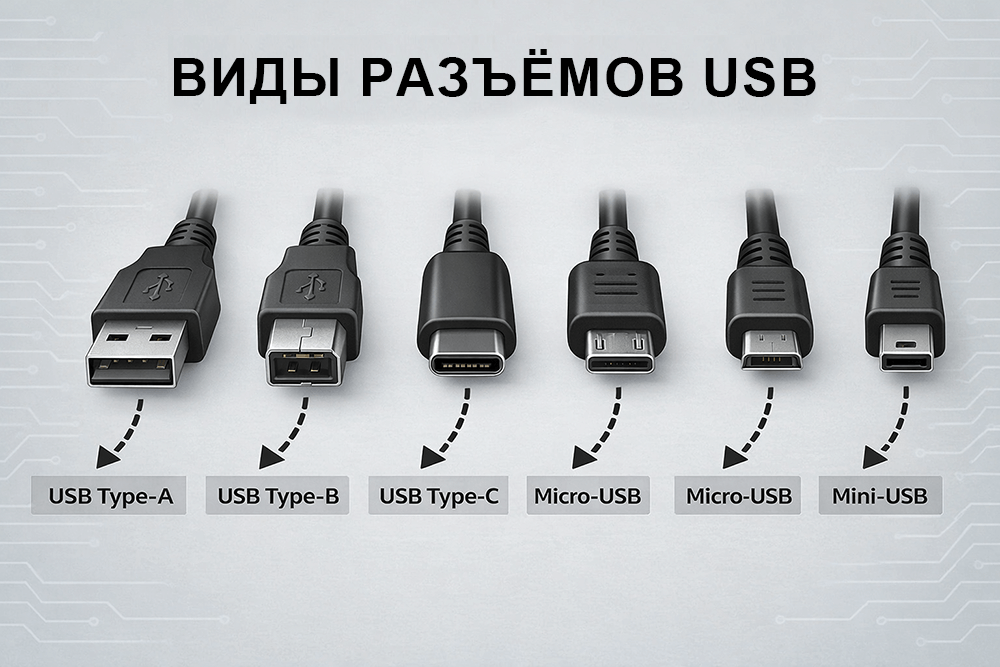

Форм-факторы разъёмов:

• USB Type-A — классический прямоугольный разъём, используется на большинстве ПК и хабов.
• USB Type-B — квадратный разъём, ранее применялся в принтерах и сканерах (сейчас редкость).
• USB Type-C — современный симметричный разъём, поддерживает высокие скорости передачи данных, видеосигнал (через Alt Mode) и мощное питание (до 240 Вт по USB Power Delivery). Стал стандартом для новых ноутбуков, смартфонов и периферии.
• Micro-USB и Mini-USB — устаревшие форматы, ранее использовались в мобильных устройствах; почти полностью вытеснены USB-C.

Версии USB и их ключевые характеристики

Версия	Макс. скорость	Макс. мощность питания	Поддержка видео	Примечания
USB 1.1 (1998)	12 Мбит/с (Full Speed)	2.5 Вт (5 В / 0.5 А)	Нет	Устаревшая, почти не используется
USB 2.0 (2000)	480 Мбит/с (High Speed)	2.5 Вт (стандартно), до 7.5 Вт с Battery Charging Spec	Нет	Широко распространён, особенно в недорогих устройствах
USB 3.2 Gen 1 (ранее USB 3.0 / USB 3.1 Gen 1)	5 Гбит/с	До 4.5 Вт (стандартно), до 7.5–15 Вт с BC или PD	Нет	Первое поколение SuperSpeed USB; синие разъёмы Type-A
USB 3.2 Gen 2 (ранее USB 3.1 Gen 2)	10 Гбит/с	До 15 Вт (стандартно), до 100 Вт с USB PD	Нет	Удвоенная скорость по сравнению с Gen 1
USB 3.2 Gen 2×2	20 Гбит/с	До 100 Вт с USB PD	Нет	Использует два дифференциальных канала (только через USB-C)
USB4 (на базе Thunderbolt 3)	40 Гбит/с	До 100 Вт (USB PD), до 240 Вт (с USB PD 3.1)	Да (через DisplayPort Alt Mode или собственный туннелированный режим)	Полная поддержка Thunderbolt 3, обязательный USB-C, динамическое распределение пропускной способности между данными и видео
USB4 Version 2.0 (2022)	до 80 Гбит/с	До 240 Вт (USB PD 3.1)	Да	Новая версия стандарта, удвоенная скорость, обратная совместимость

Дополнительные технологии, связанные с USB:

• USB Power Delivery (USB PD):
  Стандарт зарядки, позволяющий передавать до 240 Вт (с USB PD 3.1). Поддерживает согласование напряжения (5 В, 9 В, 15 В, 20 В, 28 В, 36 В, 48 В), что делает его пригодным даже для ноутбуков и мониторов.
• DisplayPort Alt Mode и Thunderbolt Alt Mode:
  Через USB-C можно передавать видеосигнал без использования отдельного видеовыхода. Например, один кабель USB-C может одновременно обеспечивать питание, передачу данных и вывод изображения на 4K-монитор.
• Backward Compatibility:
  Все версии USB обратно совместимы: устройство USB 2.0 будет работать в порту USB4, но на скорости USB 2.0.

Как отличить версии на практике?

• Цвет разъёма:
• Белый/чёрный — USB 2.0
• Синий — USB 3.2 Gen 1 (USB 3.0)
• Красный/фиолетовый — иногда указывает на USB 3.2 Gen 2 (но не всегда)
• Маркировка:
  На корпусе порта или кабеля могут быть указаны логотипы: «SS» (SuperSpeed), «10», «20», «40», «USB4», «Thunderbolt 3/4».
• Форм-фактор:
  Только USB-C поддерживает USB 3.2 Gen 2×2 и USB4.

Таким образом, USB прошёл путь от простого интерфейса для мыши и клавиатуры до универсального стандарта, объединяющего данные, видео и питание в одном кабеле. Выбор правильной версии и разъёма позволяет максимально эффективно использовать возможности современных устройств.

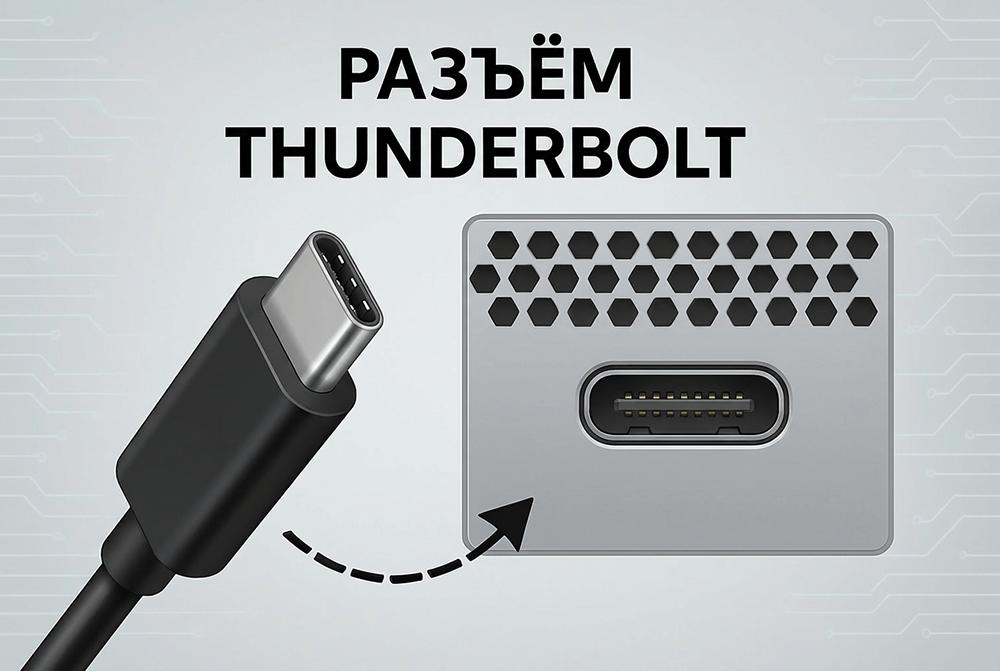

3. Thunderbolt

Назначение:
Высокоскоростной универсальный интерфейс, разработанный Intel совместно с Apple. Объединяет передачу данных, видеосигнала и питания в одном кабеле.

Особенности:

• Использует разъём USB Type-C (физически неотличим от обычного USB-C, но требует поддержки Thunderbolt на обоих концах).
• Обратно совместим с USB и DisplayPort (через Alt Mode).
• Поддерживает подключение внешних видеокарт (eGPU), док-станций, скоростных SSD и нескольких дисплеев.

Версии и возможности:

Версия	Макс. скорость	Поддержка дисплеев	Питание	Примечания
Thunderbolt 3 (2015)	40 Гбит/с	До двух 4K @ 60 Гц или один 5K	До 100 Вт (USB PD)	Использует USB-C
Thunderbolt 4 (2020)	40 Гбит/с	Минимум два 4K или один 8K	До 100 Вт	Обязательная поддержка PCIe, Wake from Sleep, требования безопасности
Thunderbolt 5 (2023)	до 120 Гбит/с (асимметричный режим)	До трёх 4K или двух 8K	До 240 Вт (с USB PD 3.1)	Новые режимы Bandwidth Boost и Latency Reduction

Где встречается:
Премиальные ноутбуки (MacBook, Dell XPS, Lenovo ThinkPad), рабочие станции, профессиональная периферия.

Важно: не все USB-C порты поддерживают Thunderbolt. Ищите логотип ⚡ рядом с разъёмом.

4. HDMI (High-Definition Multimedia Interface)

Назначение:
HDMI — цифровой интерфейс для одновременной передачи высококачественного видео и многоканального аудиосигнала по одному кабелю. Широко используется для подключения компьютеров, игровых консолей, медиаплееров, ноутбуков к мониторам, телевизорам и проекторам.

Преимущества:

• Передача видео и звука в одном кабеле.
• Поддержка высоких разрешений, частот обновления и HDR.
• Широкая совместимость с бытовой электроникой и ПК.
• Поддержка защиты контента (HDCP).

Форм-факторы разъёмов:

• Type A (Standard HDMI) — самый распространённый, 19 контактов, используется на ПК, ТВ, видеокартах.
• Type C (Mini HDMI) — компактная версия для ноутбуков и планшетов.
• Type D (Micro HDMI) — ещё более миниатюрный, встречается в старых смартфонах и камерах.
• Type E — специализированный разъём для автомобильной техники (в ПК не используется).

Версии HDMI и их ключевые характеристики

Версия	Год выпуска	Макс. пропускная способность	Макс. разрешение / частота	Поддержка HDR / цвета	Другие особенности
HDMI 1.0	2002	4.95 Гбит/с	1920×1200 @ 60 Гц	Нет	Первая версия стандарта
HDMI 1.3	2006	10.2 Гбит/с	2560×1600 @ 60 Гц или 1080p @ 120 Гц	Частичная (xvYCC)	Поддержка Deep Color (до 12 бит), Dolby TrueHD, DTS-HD MA
HDMI 1.4	2009	10.2 Гбит/с	4K (3840×2160) @ 30 Гц	Нет	Введены: Ethernet Channel (HDMI Ethernet), Audio Return Channel (ARC), поддержка 3D, 4K
HDMI 2.0	2013	18 Гбит/с	4K @ 60 Гц, 1080p @ 240 Гц	Да (HDR через метаданные, но не напрямую)	Поддержка до 32 аудиоканалов, 4:2:0 хрома-сэмплинг, HDCP 2.2
HDMI 2.0b	2016	18 Гбит/с	То же, что 2.0	Полная HDR10	Добавлена поддержка HDR10 и HLG (Hybrid Log-Gamma)
HDMI 2.1	2017	48 Гбит/с	4K @ 120 Гц, 8K @ 60 Гц, 10K (теоретически)	Полная (HDR10, Dolby Vision, HLG)	Введены: Dynamic HDR, Variable Refresh Rate (VRR), Auto Low Latency Mode (ALLM), Quick Frame Transport (QFT), eARC (enhanced Audio Return Channel)

Ключевые технологии в HDMI 2.1:

• VRR (Variable Refresh Rate):
  Синхронизация частоты обновления дисплея с частотой кадров источника — снижает разрывы изображения в играх.
• ALLM (Auto Low Latency Mode):
  Автоматическое переключение ТВ или монитора в «игровой режим» с минимальной задержкой.
• eARC (enhanced Audio Return Channel):
  Улучшенная версия ARC, позволяющая передавать без сжатия объёмный звук (Dolby Atmos, DTS:X) от ТВ к аудиосистеме.
• Dynamic HDR:
  Настройка параметров HDR для каждого кадра (в отличие от статического HDR в HDMI 2.0).
• FRL (Fixed Rate Link):
  Новая схема передачи данных, заменившая TMDS (использовалась в HDMI 1.x–2.0), обеспечивающая более высокую пропускную способность.

Типы HDMI-кабелей (по сертификации):

• Standard HDMI — до 1080i/720p, для HDMI 1.4 и ниже.
• High Speed HDMI — поддерживает 4K @ 30 Гц, HDR, 3D (для HDMI 1.4–2.0).
• Premium High Speed HDMI — сертифицирован для 4K @ 60 Гц, HDR, BT.2020 (HDMI 2.0b).
• Ultra High Speed HDMI — сертифицирован для 48 Гбит/с, 8K @ 60 Гц, VRR, ALLM (только для HDMI 2.1).

Важно: сам разъём HDMI физически не менялся с версии 1.0 — все версии используют один и тот же Type-A. Отличия определяются чипами в устройствах и качеством кабеля.

Таким образом, HDMI остаётся одним из самых популярных интерфейсов для домашнего и полупрофессионального использования благодаря простоте, универсальности и постоянному развитию стандарта. Особенно актуальна версия HDMI 2.1 для геймеров, владельцев 4K/8K-телевизоров и пользователей современных видеокарт.

5. DisplayPort

Назначение:
DisplayPort — это цифровой интерфейс, разработанный специально для передачи видео и аудиосигналов между компьютером и дисплеем. Он широко используется в настольных ПК, ноутбуках, игровых и профессиональных мониторах благодаря высокой пропускной способности, поддержке высоких частот обновления и гибкости в конфигурации.

Преимущества:

• Поддержка очень высоких разрешений и частот обновления.
• Возможность подключения нескольких мониторов через один порт (функция daisy-chaining при поддержке MST — Multi-Stream Transport).
• Передача аудио (до 8 каналов), данных (например, USB) и даже питания (в спецификациях DisplayPort over USB-C).
• Совместимость с HDMI и DVI через пассивные или активные адаптеры.

Версии DisplayPort и их ключевые характеристики:

Версия	Пропускная способность (макс.)	Макс. разрешение / частота	Поддержка HDR / цвета	Особенности
1.0 (2006)	10.8 Гбит/с	2560×1600 @ 60 Гц	Нет	Первая версия стандарта
1.2 (2009)	21.6 Гбит/с	4K (3840×2160) @ 60 Гц	Базовая	Введена поддержка MST, 3D, HBR2
1.3 (2014)	32.4 Гбит/с	5K (5120×2880) @ 60 Гц или 4K @ 120 Гц	Да	Добавлена поддержка HDCP 2.2, HBR3
1.4 (2016)	32.4 Гбит/с (с DSC)	8K (7680×4320) @ 60 Гц (с DSC)	Полная HDR, Rec.2020	Внедрена технология DSC (Display Stream Compression) — сжатие без потерь, улучшена поддержка HDR
2.0 (2019)	77.37 Гбит/с	16K (15360×8640) @ 60 Гц или 8K @ 120 Гц	Расширенная HDR, 10 бит+	Утроенная пропускная способность, поддержка новых режимов VR/AR, улучшенная энергоэффективность
2.1 (2022)	до 80 Гбит/с (UHBR20)	То же, что 2.0, но с улучшенной совместимостью	Полная поддержка современных форматов	Добавлены новые уровни скорости (UHBR10/13.5/20), улучшена работа с USB-C и Thunderbolt

Пояснения:

• HBR (High Bit Rate) — режимы увеличенной скорости передачи данных.
• DSC (Display Stream Compression) — алгоритм сжатия, позволяющий передавать изображения с высоким разрешением и частотой без видимой потери качества.
• UHBR (Ultra High Bit Rate) — режимы сверхвысокой скорости, введённые в DisplayPort 2.0/2.1.

Форм-факторы:

• Стандартный DisplayPort — используется на видеокартах и мониторах.
• Mini DisplayPort — компактная версия, ранее популярна в устройствах Apple; сейчас постепенно заменяется на USB Type-C с поддержкой DisplayPort Alt Mode, который позволяет передавать видеосигнал через тот же разъём, что и данные и питание.

Таким образом, DisplayPort остаётся одним из самых передовых и гибких интерфейсов для подключения дисплеев, особенно в условиях роста требований к разрешению, частоте обновления и цветопередаче.

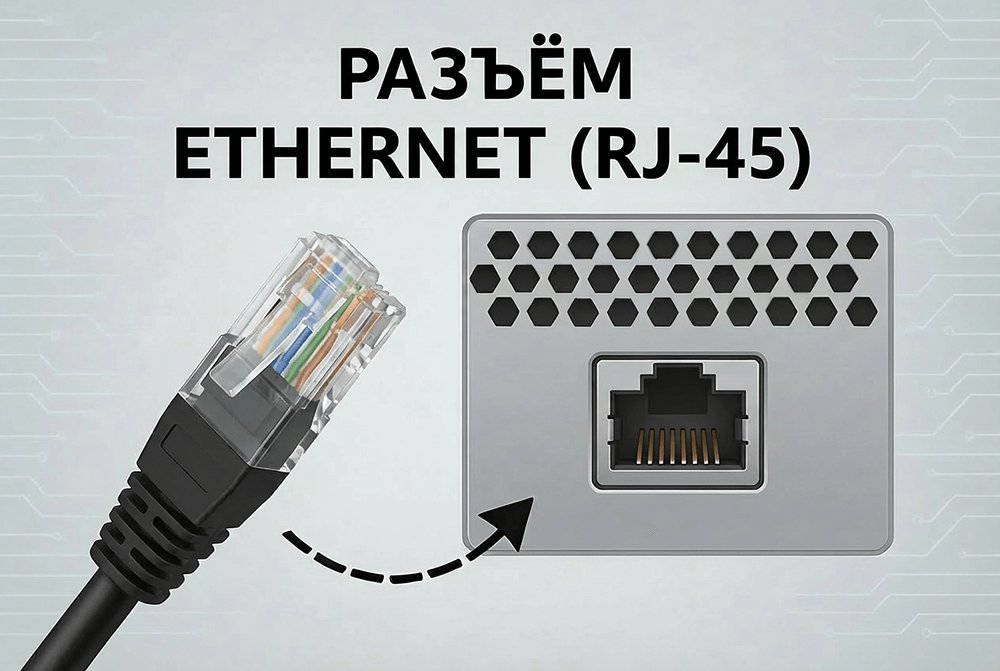

6. Ethernet (RJ-45)

Назначение:
Проводное подключение к локальной сети или интернету через маршрутизатор или коммутатор.

Особенности:

• Использует 8-контактный разъём RJ-45.
• Скорости зависят от категории кабеля и сетевой карты: 10/100/1000 Мбит/с (Gigabit Ethernet) и выше (2.5G, 10G — в современных ПК).
• Обеспечивает более стабильное и быстрое соединение по сравнению с Wi-Fi.

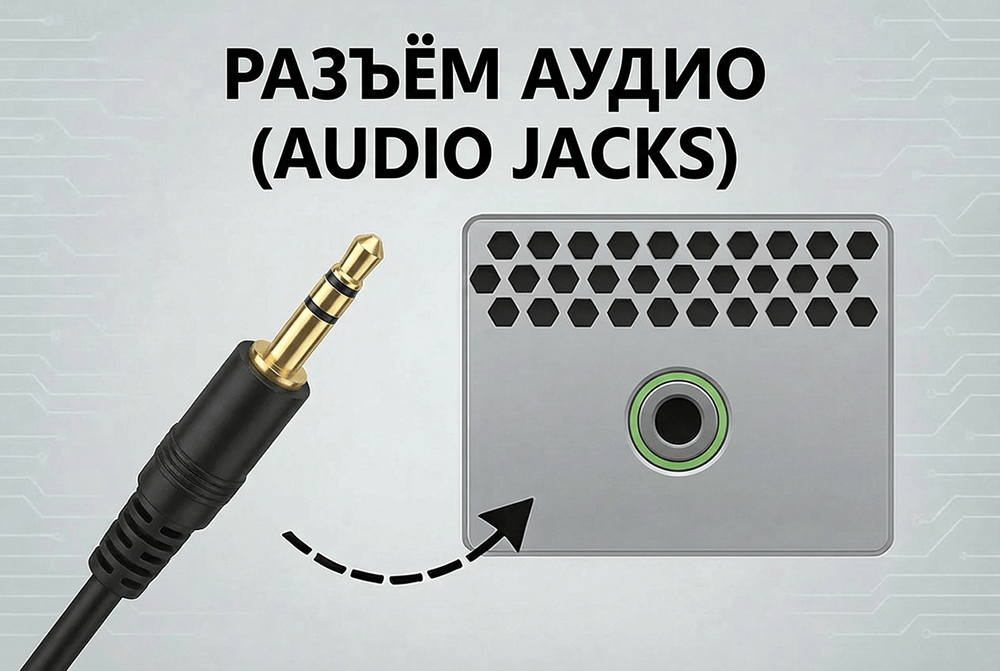

7. Аудиоразъёмы (Audio Jacks)

Назначение:
Подключение наушников, микрофонов, колонок и других аудиоустройств.

Стандартные типы:

• 3.5 мм TRS/TRRS — мини-джек, наиболее распространённый формат.
• Зелёный разъём — выход для наушников/колонок (Line Out).
• Розовый — вход для микрофона (Mic In).
• Синий — линейный вход (Line In) — используется реже.
• Некоторые ПК имеют комбинированный аудиоразъём (TRRS), совместимый с гарнитурами от смартфонов.

Альтернативы:

• Оптический аудиовыход (TOSLINK) — встречается редко, используется для передачи цифрового звука.
• USB и Bluetooth — всё чаще применяются для подключения аудиоустройств без использования аналоговых разъёмов.

8. VGA (Video Graphics Array / D-Sub)

Назначение:
Аналоговый видеовыход, разработанный в 1987 году. Сегодня считается устаревшим, но ещё встречается в офисной и проекционной технике.

Особенности:

• Разъём с 15 контактами (3 ряда по 5), часто синего цвета.
• Передаёт только видео (без звука).
• Максимальное рекомендуемое разрешение: 1920×1200 @ 60 Гц, но качество изображения зависит от длины кабеля и помех.
• Не поддерживает HDCP, HDR, высокие частоты обновления.

Где встречается:
Старые мониторы, проекторы, бюджетные офисные ПК, промышленные системы.

Примечание: Для подключения к современным ПК часто требуются активные переходники (например, HDMI → VGA).

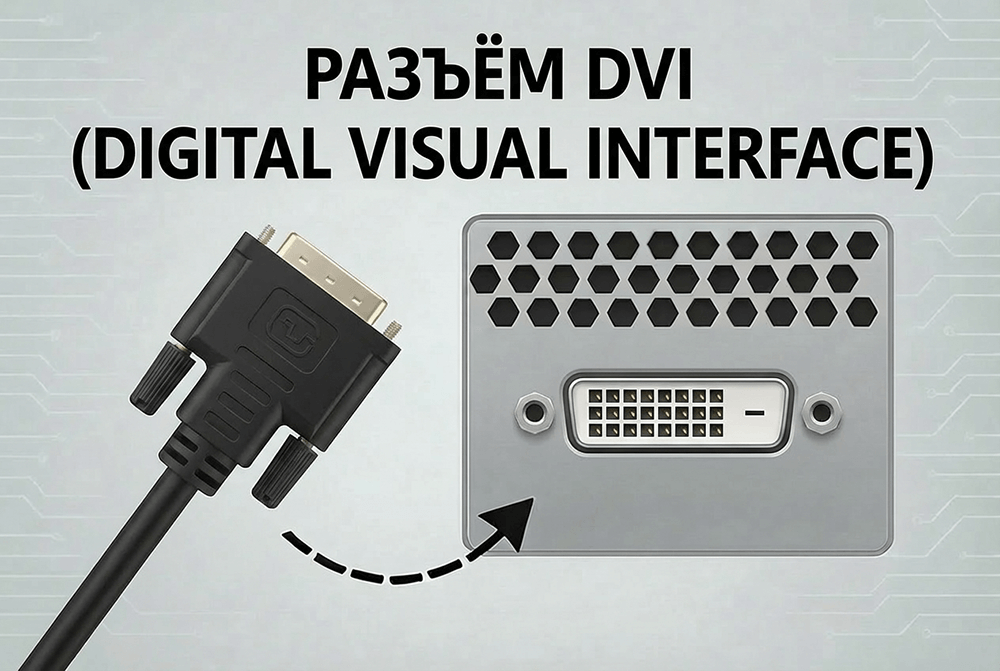

9. DVI (Digital Visual Interface)

Назначение:
Цифровой (а иногда и аналоговый) видеовыход, популярный в 2000–2010-х годах. Является промежуточным звеном между VGA и HDMI/DisplayPort.

Типы разъёмов:

• DVI-D — только цифровой сигнал.
• DVI-A — только аналоговый (редко используется).
• DVI-I — гибридный (поддерживает и цифру, и аналог).

Особенности:

• Поддерживает разрешение до 2560×1600 @ 60 Гц (в Dual-Link версии).
• Не передаёт аудиосигнал.
• Совместим с VGA через пассивный переходник (только для DVI-I/A).

Где встречается:
Старые видеокарты, ЖК-мониторы, графические станции.

Современный статус: Практически вытеснен HDMI и DisplayPort, но ещё может использоваться в специализированном оборудовании.

10. PS/2

Назначение:
Интерфейс для подключения клавиатур и мышей, разработанный IBM в 1987 году. Назван по серии компьютеров IBM Personal System/2.

Особенности:

• Использует круглый 6-контактный разъём (часто фиолетовый для клавиатуры, зелёный — для мыши).
• Передаёт данные по последовательному протоколу.
• Обеспечивает очень низкую задержку и поддержку N-Key Rollover (все клавиши могут быть нажаты одновременно без блокировки), что ценится энтузиастами механических клавиатур.
• Не поддерживает горячее подключение — устройства следует подключать только при выключенном компьютере, иначе возможны сбои или повреждение контроллера.

Современный статус:

• Почти полностью вытеснен USB в потребительских ПК.
• Встречается на некоторых материнских платах премиум-класса (особенно ориентированных на оверклокеров и энтузиастов) и в серверном оборудовании, где стабильность важнее универсальности.
• Некоторые пользователи предпочитают PS/2 для BIOS-настройки, так как он инициализируется раньше USB на старых системах.

Примечание: Современные ОС (включая Windows 10/11 и Linux) поддерживают PS/2, но драйверы могут отсутствовать в минимальных установках. Для подключения USB-клавиатуры к PS/2-порту требуются активные переходники, которые не всегда работают корректно.

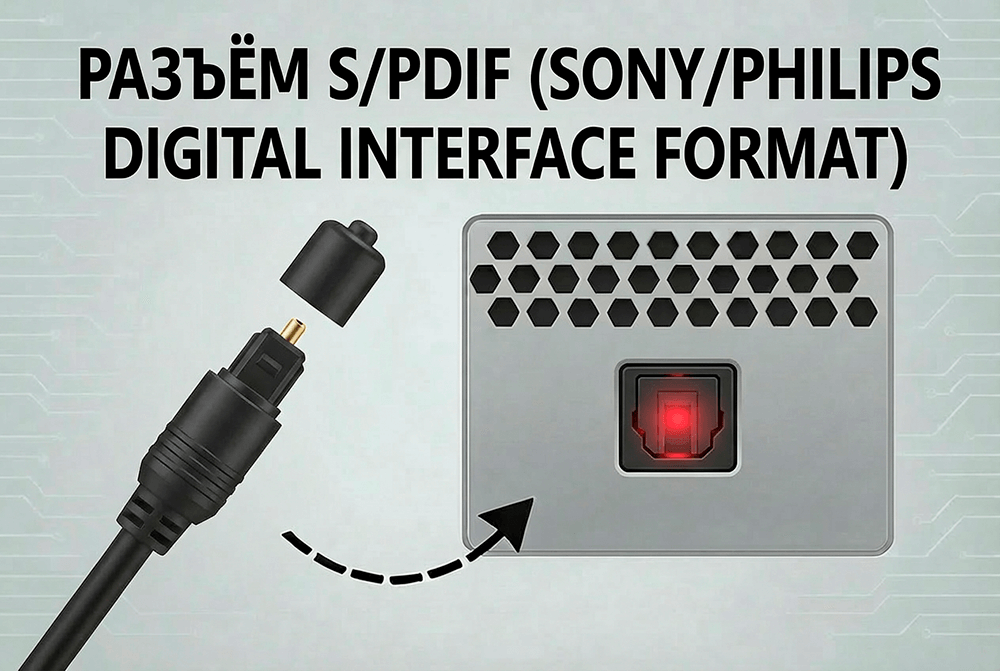

11. S/PDIF (Sony/Philips Digital Interface)

Назначение:
Цифровой интерфейс для передачи аудиосигнала без преобразования в аналоговую форму. Обеспечивает высокое качество звука и поддержку многоканальных форматов, таких как Dolby Digital и DTS.

Типы подключения:

1. Оптический (TOSLINK):
   • Использует световой импульс через пластиковый или стеклянный волоконный кабель.
   • Разъём обычно квадратный с фиксатором, часто закрыт резиновой заглушкой.
   • Полная гальваническая развязка между устройствами — исключает наводки и «земляные петли».
   • Поддерживает до 5.1-канального звука (сжатые форматы), но не передаёт lossless-форматы (например, Dolby TrueHD или DTS-HD MA) из-за ограничений пропускной способности (~3.1 Мбит/с).
2. Коаксиальный:
   • Использует экранированный кабель с разъёмом RCA (обычно оранжевого цвета).
   • Передаёт тот же цифровой сигнал, что и оптический, но по медному проводнику.
   • Более устойчив к изгибам и повреждениям кабеля, чем TOSLINK.
   • Также ограничен пропускной способностью и не поддерживает современные lossless-аудиоформаты.

Где встречается:

• Аудиосистемы, AV-ресиверы, домашние кинотеатры.
• Некоторые материнские платы (особенно в ценовом сегменте выше среднего).
• Старшие модели телевизоров, проигрывателей Blu-ray, игровых консолей (например, PlayStation, Xbox).

Преимущества:

• Высокая помехоустойчивость (особенно у оптического варианта).
• Простота подключения без необходимости установки драйверов.
• Совместимость с большинством AV-оборудования.

Ограничения:

• Не поддерживает HDMI Audio (например, Dolby Atmos через TrueHD).
• Уступает по функциональности современным решениям: HDMI eARC, USB Audio Class 2.0, Bluetooth с кодеками aptX HD или LDAC.

Примечание: В современных ПК S/PDIF встречается всё реже — его вытесняют HDMI (через видеовыход) и USB-аудио. Однако он остаётся актуальным для владельцев аудиосистем без HDMI или при необходимости подключения к старому ресиверу.

---

Заключение

Современные ПК сочетают как передовые интерфейсы (USB4, Thunderbolt 5, HDMI 2.1, DisplayPort 2.1), так и устаревшие, но всё ещё встречающиеся разъёмы (VGA, DVI). Понимание их возможностей позволяет:

• выбирать правильные кабели и адаптеры,
• использовать весь потенциал оборудования,
• обеспечивать совместимость с периферией разных поколений.

При сборке или покупке компьютера стоит обращать внимание не только на количество портов, но и на их версии и функциональность — это напрямую влияет на производительность, удобство и долговечность системы.

А какие разъёмы чаще всего используете вы? Сталкивались ли с трудностями при подключении оборудования к ПК? Делитесь своим опытом в комментариях — обсудим вместе!
